Выбор и анализ посадок подшипников качения В соответствии с исходными данными необходимо произвести выбор посадок радиального шарикового подшипника качения на вал и в корпус. Исходные данные: Класс точности подшипника - 6 (Решение → 1259)
Заказ №39301

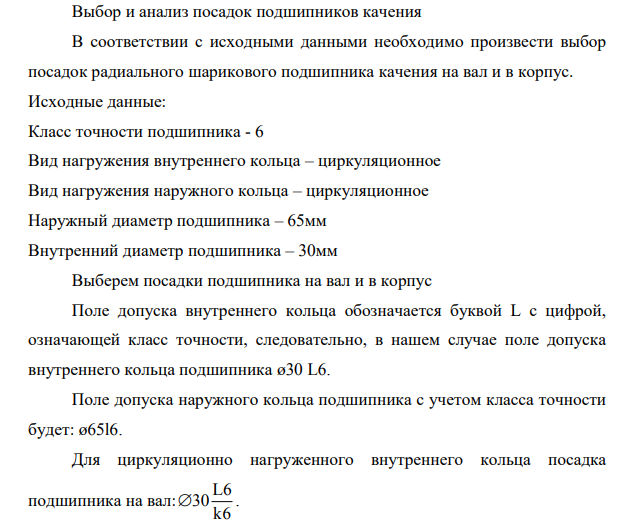

Выбор и анализ посадок подшипников качения В соответствии с исходными данными необходимо произвести выбор посадок радиального шарикового подшипника качения на вал и в корпус. Исходные данные: Класс точности подшипника - 6 Вид нагружения внутреннего кольца – циркуляционное Вид нагружения наружного кольца – циркуляционное Наружный диаметр подшипника – 65мм Внутренний диаметр подшипника – 30мм

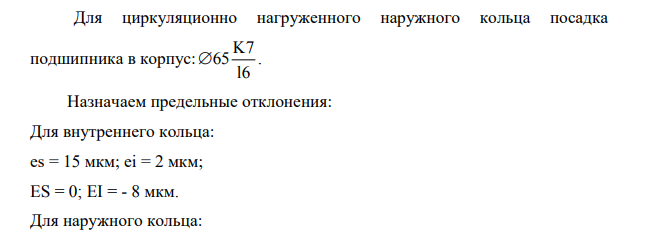

Поле допуска внутреннего кольца обозначается буквой L с цифрой, означающей класс точности, следовательно, в нашем случае поле допуска внутреннего кольца подшипника ø30 L6. Поле допуска наружного кольца подшипника с учетом класса точности будет: ø65l6. Для циркуляционно нагруженного внутреннего кольца посадка подшипника на вал: L6 30 k6 . Для циркуляционно нагруженного наружного кольца посадка подшипника в корпус: K7 65 l6 . Назначаем предельные отклонения: Для внутреннего кольца: es = 15 мкм; ei = 2 мкм; ES = 0; EI = - 8 мкм. Для наружного кольца: 443 443 ES = +9 мкм; EI = -21; es = 0; ei = - 11 мкм. Строим схемы расположения полей допусков посадок подшипника на вал и в корпус. Рисунок 7– Схема расположения полей допусков посадки подшипника на вал
