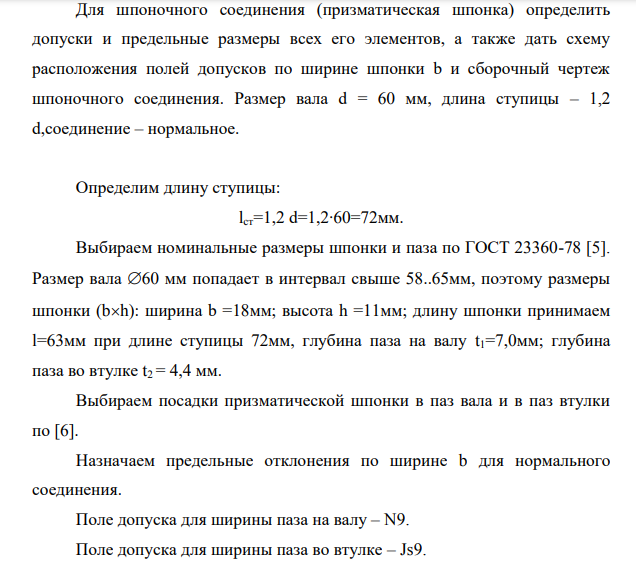

Для шпоночного соединения (призматическая шпонка) определить допуски и предельные размеры всех его элементов, а также дать схему расположения полей допусков по ширине шпонки b и сборочный чертеж шпоночного соединения Размер вала d = 60 мм, длина ступицы – 1,2 d,соединение – нормальное.

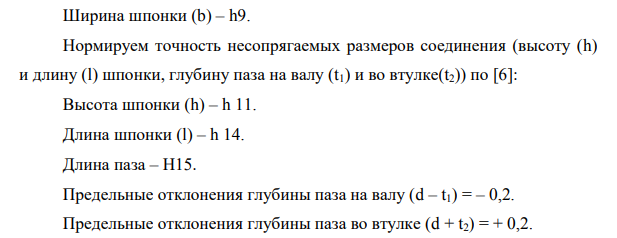

Определим длину ступицы: lcт=1,2 d=1,2∙60=72мм. Выбираем номинальные размеры шпонки и паза по ГОСТ 23360-78 [5]. Размер вала 60 мм попадает в интервал свыше 58..65мм, поэтому размеры шпонки (bh): ширина b =18мм; высота h =11мм; длину шпонки принимаем l=63мм при длине ступицы 72мм, глубина паза на валу t1=7,0мм; глубина паза во втулке t2 = 4,4 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [6]. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [6]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2.
