Преимущества и недостатки непрерывной разливки стали (НРС). Основные узлы установок НРС, технология разливки, виды установок НРС. (Решение → 1250)

Заказ №39301

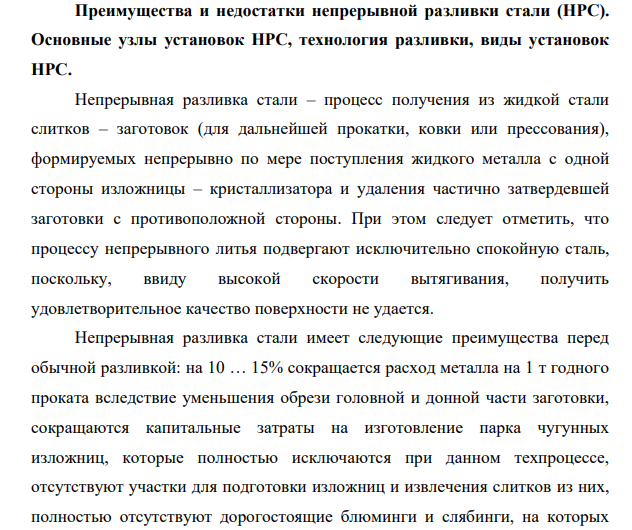

Преимущества и недостатки непрерывной разливки стали (НРС). Основные узлы установок НРС, технология разливки, виды установок НРС.

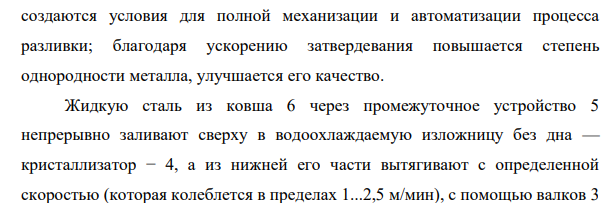

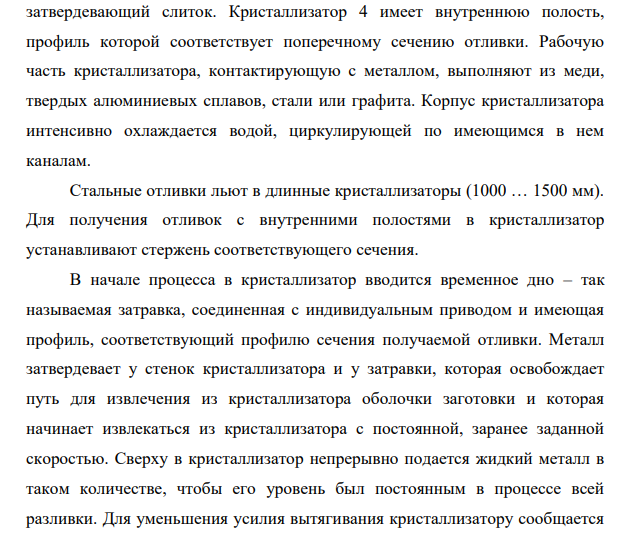

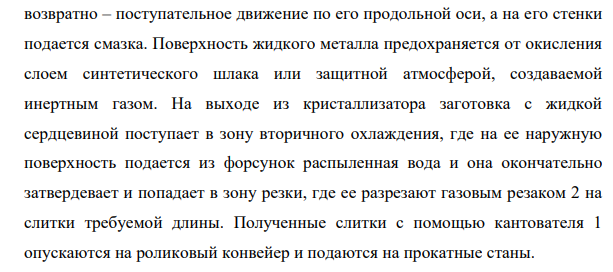

Непрерывная разливка стали – процесс получения из жидкой стали слитков – заготовок (для дальнейшей прокатки, ковки или прессования), формируемых непрерывно по мере поступления жидкого металла с одной стороны изложницы – кристаллизатора и удаления частично затвердевшей заготовки с противоположной стороны. При этом следует отметить, что процессу непрерывного литья подвергают исключительно спокойную сталь, поскольку, ввиду высокой скорости вытягивания, получить удовлетворительное качество поверхности не удается. Непрерывная разливка стали имеет следующие преимущества перед обычной разливкой: на 10 … 15% сокращается расход металла на 1 т годного проката вследствие уменьшения обрези головной и донной части заготовки, сокращаются капитальные затраты на изготовление парка чугунных изложниц, которые полностью исключаются при данном техпроцессе, отсутствуют участки для подготовки изложниц и извлечения слитков из них, полностью отсутствуют дорогостоящие блюминги и слябинги, на которых крупные слитки обжимаются в заготовку для последующей прокатки; создаются условия для полной механизации и автоматизации процесса разливки; благодаря ускорению затвердевания повышается степень однородности металла, улучшается его качество. Жидкую сталь из ковша 6 через промежуточное устройство 5 непрерывно заливают сверху в водоохлаждаемую изложницу без дна — кристаллизатор − 4, а из нижней его части вытягивают с определенной скоростью (которая колеблется в пределах 1...2,5 м/мин), с помощью валков 3 489 489 затвердевающий слиток. Кристаллизатор 4 имеет внутреннюю полость, профиль которой соответствует поперечному сечению отливки. Рабочую часть кристаллизатора, контактирующую с металлом, выполняют из меди, твердых алюминиевых сплавов, стали или графита. Корпус кристаллизатора интенсивно охлаждается водой, циркулирующей по имеющимся в нем каналам. Стальные отливки льют в длинные кристаллизаторы (1000 … 1500 мм). Для получения отливок с внутренними полостями в кристаллизатор устанавливают стержень соответствующего сечения. В начале процесса в кристаллизатор вводится временное дно – так называемая затравка, соединенная с индивидуальным приводом и имеющая профиль, соответствующий профилю сечения получаемой отливки. Металл затвердевает у стенок кристаллизатора и у затравки, которая освобождает путь для извлечения из кристаллизатора оболочки заготовки и которая начинает извлекаться из кристаллизатора с постоянной, заранее заданной скоростью. Сверху в кристаллизатор непрерывно подается жидкий металл в таком количестве, чтобы его уровень был постоянным в процессе всей разливки. Для уменьшения усилия вытягивания кристаллизатору сообщается возвратно – поступательное движение по его продольной оси, а на его стенки подается смазка. Поверхность жидкого металла предохраняется от окисления слоем синтетического шлака или защитной атмосферой, создаваемой инертным газом. На выходе из кристаллизатора заготовка с жидкой сердцевиной поступает в зону вторичного охлаждения, где на ее наружную поверхность подается из форсунок распыленная вода и она окончательно затвердевает и попадает в зону резки, где ее разрезают газовым резаком 2 на слитки требуемой длины. Полученные слитки с помощью кантователя 1 опускаются на роликовый конвейер и подаются на прокатные станы
