Описать конструкцию предельных рабочих калибров для сопряжения 20H7/g6.Вычертить рабочие чертежи калибров.

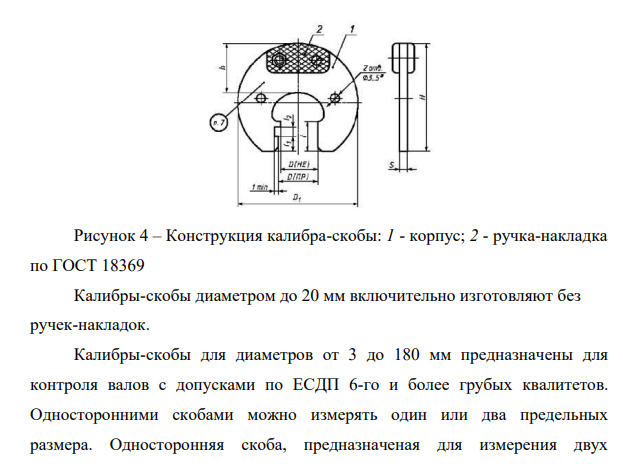

Конструкция предельного рабочего калибра – пробки для контроля отверстия Ø20H7 соответствует ГОСТ 14810-69. Калибр-пробка двухсторонняя со вставками (рисунок 3). Рисунок 3 – калибр пробка двухсторонняя со вставками: 1,2 – вставки, 3-ручка. Калибр-пробка гладкая двухсторонняя имеет на обоих концах ручки соответствующие вставки. Одна пробка называется проходная и обозначается аббревиатурой «ПР». Вторая пробка является не проходной и имеет обозначение «НЕ». Размеры гладких калибров пробок определяются их назначением и приведены в стандарте на такие инструменты. Основными параметрами являются внешний диаметр, размер головки (вставки) класс точности обработки. Для проведения проверок отверстий, имеющих диаметр в интервале от пяти до двадцати миллиметров, для пробки изготавливают насадку в форме конуса. Для отверстий большего диаметра такая насадка выполняется цилиндрической. Для контроля вала применяем листовую скобу по ГОСТ 18360-93 [3] (рисунок 4). Рисунок 4 – Конструкция калибра-скобы: 1 - корпус; 2 - ручка-накладка по ГОСТ 18369 Калибры-скобы диаметром до 20 мм включительно изготовляют без ручек-накладок. Калибры-скобы для диаметров от 3 до 180 мм предназначены для контроля валов с допусками по ЕСДП 6-го и более грубых квалитетов. Односторонними скобами можно измерять один или два предельных размера. Односторонняя скоба, предназначеная для измерения двух предельных размеров, имеет размеры расположеные один за другим ступеньками, разделенными друг от друга канавкой. Если детали годные, то в соответствии с названием проходные калибры (ПР) должны проходить через контролируемые поверхности под действием собственного веса, а непроходные (НЕ) проходить не должны.
