Для изготовления полуоси выбрана сталь 38ХН3МА: а) расшифруйте состав и укажите группу стали по назначению; б) назначьте и обоснуйте режим термической обработки, объяснив влияние легирующих элементов на превращения в стали; в) охарактеризуйте структуру и основные свойства стали. (Решение → 434)
Заказ №39301

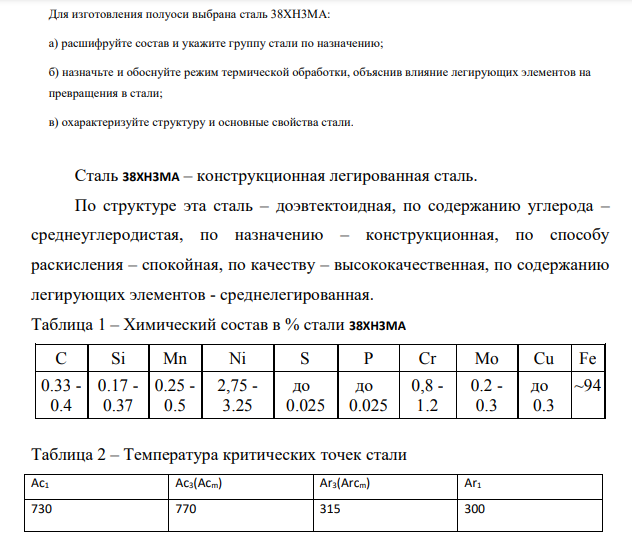

Для изготовления полуоси выбрана сталь 38ХН3МА: а) расшифруйте состав и укажите группу стали по назначению; б) назначьте и обоснуйте режим термической обработки, объяснив влияние легирующих элементов на превращения в стали; в) охарактеризуйте структуру и основные свойства стали.
Сталь 38ХН3МА – конструкционная легированная сталь. По структуре эта сталь – доэвтектоидная, по содержанию углерода – среднеуглеродистая, по назначению – конструкционная, по способу раскисления – спокойная, по качеству – высококачественная, по содержанию легирующих элементов - среднелегированная. Таблица 1 – Химический состав в % стали 38ХН3МА C Si Mn Ni S P Cr Mo Cu Fe 0.33 - 0.4 0.17 - 0.37 0.25 - 0.5 2,75 - 3.25 до 0.025 до 0.025 0,8 - 1.2 0.2 - 0.3 до 0.3 ~94 Таблица 2 – Температура критических точек стали Ac1 Ac3(Acm) Ar3(Arcm) Ar1 730 770 315 300 Содержание углерода в стали оказывает заметное влияние на структуру и свойства стали. Увеличение содержания углерода приводит к повышению прочности и понижению пластичности, повышает порог хладноломкости и уменьшает ударную вязкость. Углерод также оказывает влияние на технологические свойства: с повышением содержания углерода ухудшаются свариваемость и способность к деформации в горячем и холодном состоянии.
