Вычертите диаграмму состояния сплавов системы алюминий-медь. Опишите взаимодействие компонентов в жидком и твердом состояниях следующим образом: а) укажите линию ликвидус и линию солидус; (Решение → 438)

Заказ №39301

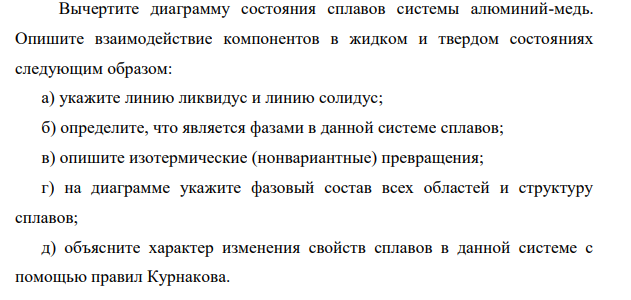

Вычертите диаграмму состояния сплавов системы алюминий-медь. Опишите взаимодействие компонентов в жидком и твердом состояниях следующим образом: а) укажите линию ликвидус и линию солидус; б) определите, что является фазами в данной системе сплавов; в) опишите изотермические (нонвариантные) превращения; г) на диаграмме укажите фазовый состав всех областей и структуру сплавов; д) объясните характер изменения свойств сплавов в данной системе с помощью правил Курнакова.

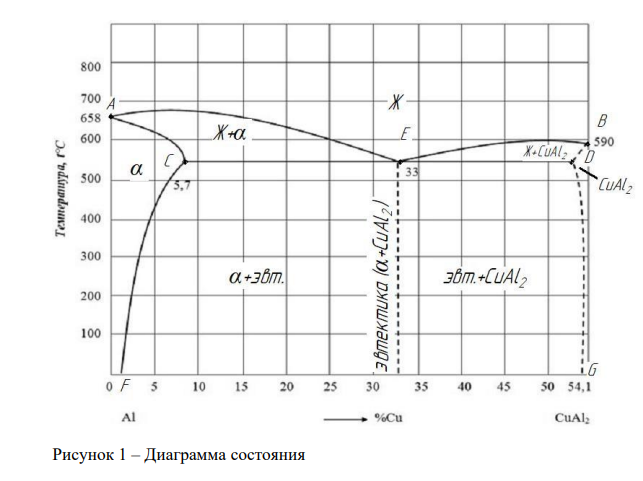

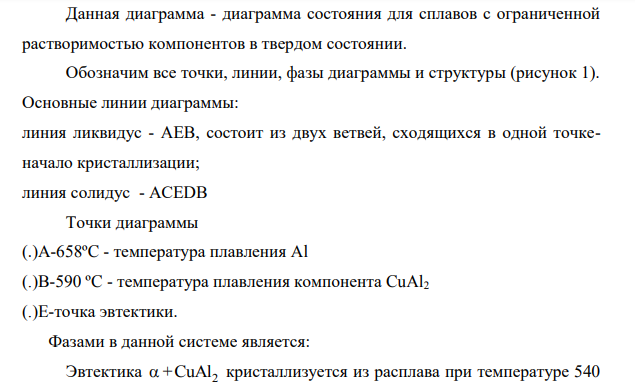

Данная диаграмма - диаграмма состояния для сплавов с ограниченной растворимостью компонентов в твердом состоянии. Обозначим все точки, линии, фазы диаграммы и структуры (рисунок 1). Основные линии диаграммы: линия ликвидус - AЕB, состоит из двух ветвей, сходящихся в одной точкеначало кристаллизации; линия солидус - АСЕDB Точки диаграммы (.)А-658ºC - температура плавления Аl (.)В-590 ºC - температура плавления компонента CuAl2 (.)E-точка эвтектики. Фазами в данной системе является: Эвтектика  + CuAl2 кристаллизуется из расплава при температуре 540 ˚С (содержание Сu в эвтектике 33 %) Ж – жидкий расплав. α – ограниченный твердый раствор на базе Аl CuAl2 - интерметаллическое соединение, образуемое при температуре 590 ºC
