Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 50 мм Конструкция шпонки-призматическая (Решение → 444)
Заказ №39301
Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 50 мм Конструкция шпонки-призматическая

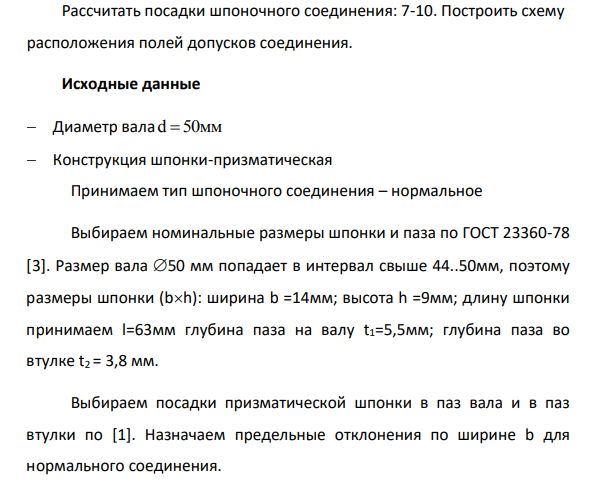

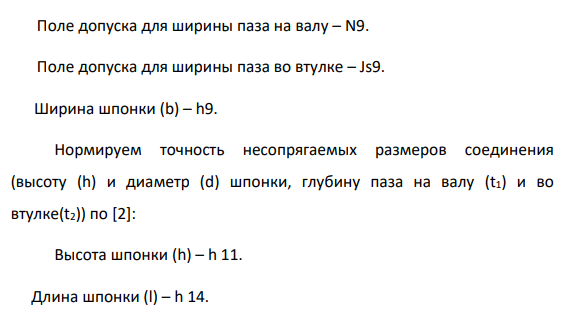

Принимаем тип шпоночного соединения – нормальное Выбираем номинальные размеры шпонки и паза по ГОСТ 23360-78 [3]. Размер вала 50 мм попадает в интервал свыше 44..50мм, поэтому размеры шпонки (bh): ширина b =14мм; высота h =9мм; длину шпонки принимаем l=63мм глубина паза на валу t1=5,5мм; глубина паза во втулке t2 = 3,8 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [1]. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и диаметр (d) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14.
