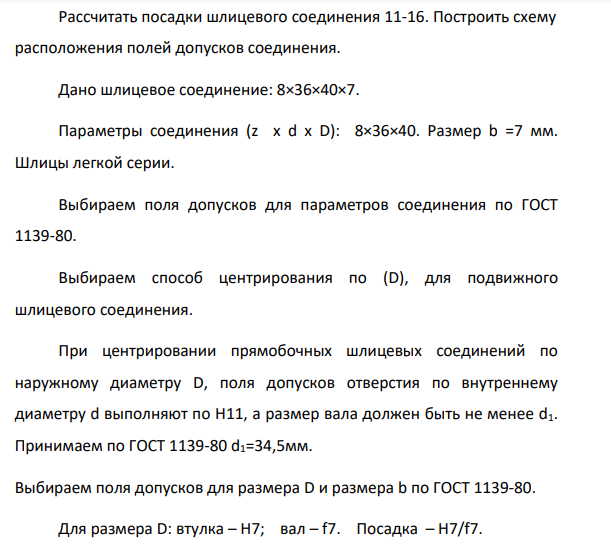

Рассчитать посадки шлицевого соединения 11-16. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 8×36×40×7.

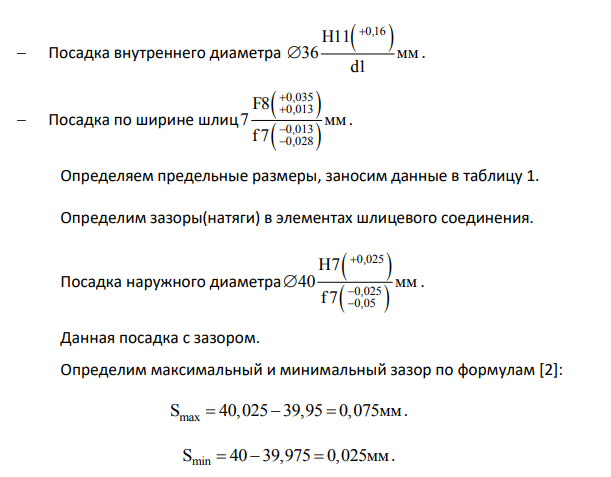

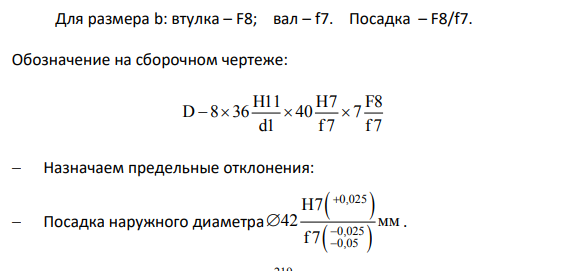

Параметры соединения (z x d x D): 8×36×40. Размер b =7 мм. Шлицы легкой серии. Выбираем поля допусков для параметров соединения по ГОСТ 1139-80. Выбираем способ центрирования по (D), для подвижного шлицевого соединения. При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру d выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=34,5мм. Выбираем поля допусков для размера D и размера b по ГОСТ 1139-80. Для размера D: втулка – Н7; вал – f7. Посадка – H7/f7. Для размера b: втулка – F8; вал – f7. Посадка – F8/f7. Обозначение на сборочном чертеже: H11 H7 F8 D 8 36 40 7 d1 f 7 f 7      Назначаем предельные отклонения:  Посадка наружного диаметра     0,025 0,025 0,05 Посадка внутреннего диаметра   0,16 H11 36 мм d1   .  Посадка по ширине шлиц     0,035 0,013 0,013 0,028 F8 7 мм f 7     . Определяем предельные размеры, заносим данные в таблицу 1. Определим зазоры(натяги) в элементах шлицевого соединения. Посадка наружного диаметра     0,025 0,025 0,05 H7 40 мм f 7     . Данная посадка с зазором. Определим максимальный и минимальный зазор по формулам [2]: S 40,025 39,95 0,075 max    мм. S 40 39,975 0,025 min    мм. Таблица 4 – Размерные характеристики деталей шлицевого соединения
