Рассчитать посадки шпоночного соединения: 16-17. Построить схему расположения полей допусков соединения. Диаметр вала под шпонку d 55 мм Размер вала 55 мм попадает в интервал свыше 50..58мм, Определяем основные размеры шпоночного соединения: ширина шпонки (b) – 16 мм; высота шпонки (h) - 10 мм; глубина паза на валу (t1) – 6,0 мм; глубина паза во втулке (t2) – 4,3 мм; (Решение → 450)
Заказ №39301

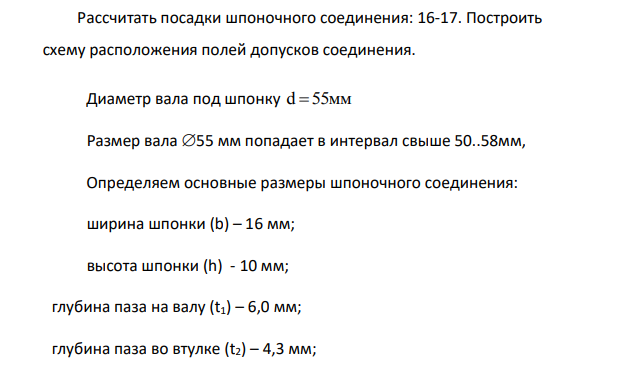

Рассчитать посадки шпоночного соединения: 16-17. Построить схему расположения полей допусков соединения. Диаметр вала под шпонку d 55 мм Размер вала 55 мм попадает в интервал свыше 50..58мм, Определяем основные размеры шпоночного соединения: ширина шпонки (b) – 16 мм; высота шпонки (h) - 10 мм; глубина паза на валу (t1) – 6,0 мм; глубина паза во втулке (t2) – 4,3 мм;

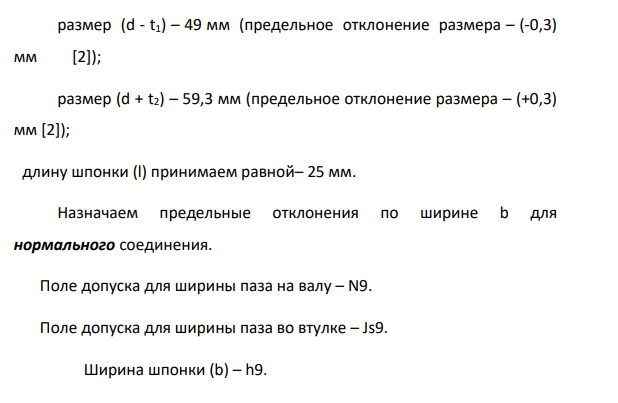

размер (d - t1) – 49 мм (предельное отклонение размера – (-0,3) мм [2]); размер (d + t2) – 59,3 мм (предельное отклонение размера – (+0,3) мм [2]); длину шпонки (l) принимаем равной– 25 мм. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2. Поля допусков для деталей соединения «вал-втулка» назначаем Ø55 Н7/k6 Посадка шпонки в паз вала: 0,043 0,043 N9 16 мм h9 Посадка переходная, рассчитываем максимальный зазор и натяг посадки. S B b max max min (10) N b B max max min (11)
