Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 27. Определить в какой системе выполнены соединения. Исходные данные H7 78 f8 , H7 78 js7 , H7 78 u7 Расчет посадки с зазором H7 78 f8 (Решение → 455)
Заказ №39301

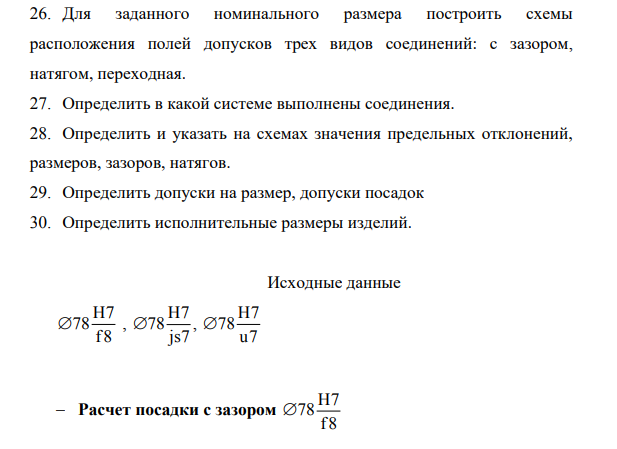

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 27. Определить в какой системе выполнены соединения. 28. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 29. Определить допуски на размер, допуски посадок 30. Определить исполнительные размеры изделий. Исходные данные H7 78 f8 , H7 78 js7 , H7 78 u7 Расчет посадки с зазором H7 78 f8

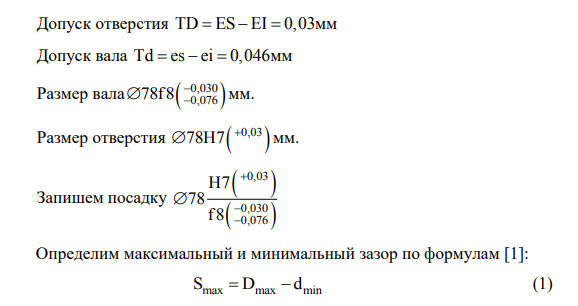

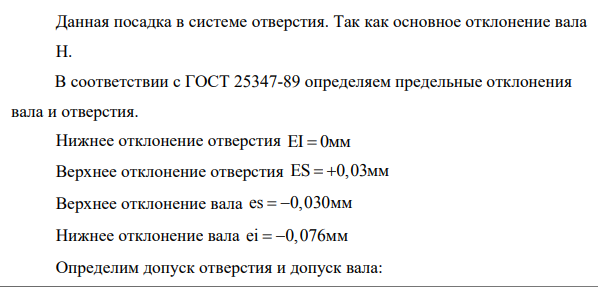

Допуск отверстия TD ES EI 0,03 мм Допуск вала Td es ei 0,046 мм Размер вала 0,030 0,076 78f8 мм. Размер отверстия 0,03 78H7 мм. Запишем посадку 0,03 0,030 0,076 H7 78 f 8 Определим максимальный и минимальный зазор по формулам [1]: S D d max max min (1) S D d min min max (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 78 0,03 78,03 max мм D D EI 78 0 78 min мм D номинальный размер отверстия, d d es 78 0,03 77,97 max мм d d ei 78 0,076 77,924 min мм d номинальный размер вала, S 78,03 77,924 0,106 max мм S 78 77,97 0,03 min мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,106 + 0,03)=0,068мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,106 0,03 0,076мм max min . Проверка T S TD Td 0,046 0,03 0,076 мм.
