Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 14. Начертить эскиз узла и поставить размеры с выбранными посадками. (Решение → 462)
Заказ №39301

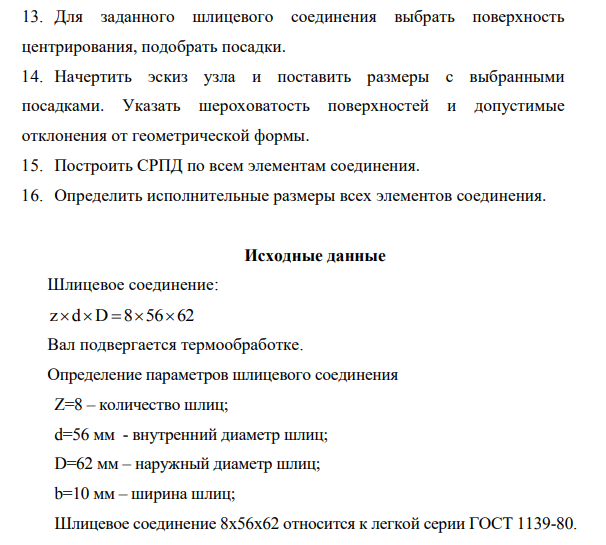

Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 14. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 15. Построить СРПД по всем элементам соединения. 16. Определить исполнительные размеры всех элементов соединения. Исходные данные Шлицевое соединение: z d D 8 56 62 Вал подвергается термообработке. Определение параметров шлицевого соединения Z=8 – количество шлиц; d=56 мм - внутренний диаметр шлиц; D=62 мм – наружный диаметр шлиц; b=10 мм – ширина шлиц; Шлицевое соединение 8х56х62 относится к легкой серии ГОСТ 1139-80.

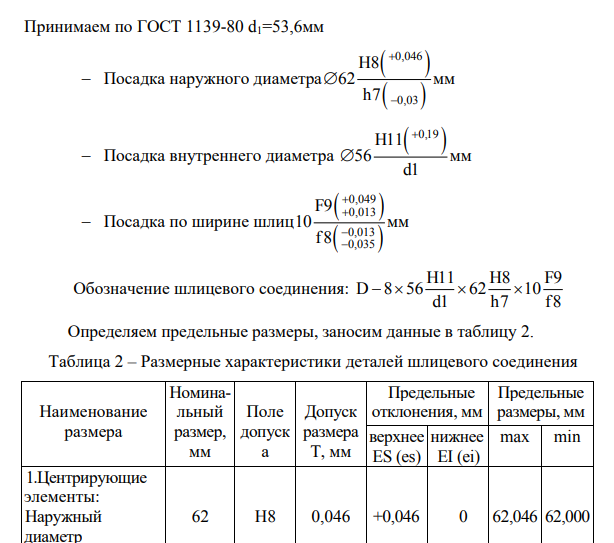

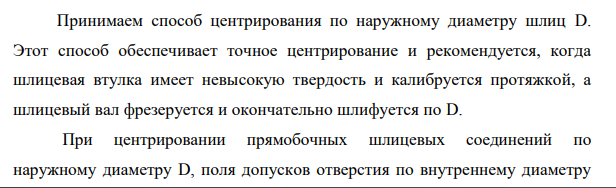

Принимаем способ центрирования по наружному диаметру шлиц D. Этот способ обеспечивает точное центрирование и рекомендуется, когда шлицевая втулка имеет невысокую твердость и калибруется протяжкой, а шлицевый вал фрезеруется и окончательно шлифуется по D. При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру Принимаем по ГОСТ 1139-80 d1=53,6мм Посадка наружного диаметра 0,046 0,03 H8 62 мм h7 Посадка внутреннего диаметра 0,19 H11 56 мм d1 Посадка по ширине шлиц 0,049 0,013 0,013 0,035 F9 10 мм f 8 Обозначение шлицевого соединения: H11 H8 F9 D 8 56 62 10 d1 h7 f8 Определяем предельные размеры, заносим данные в таблицу 2. Таблица 2 – Размерные характеристики деталей шлицевого соединения Наименование размера Номинальный размер, мм Поле допуск а Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхнее ES (es) нижнее EI (ei) max min 1.Центрирующие элементы: Наружный диаметр отверстия Наружный диаметр вала Ширина впадин отверстия Толщина шлицев вала 62 62 10 10 H8 h7 F9 f8 0,046 0,03 0,036 0,022 +0,046 0 +0,049 -0,013 0 -0,03 +0,013 -0,035 62,046 62 10,049 9,987 62,000 61,97 10,013 9,965
