Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 17. Определить в какой системе выполнены соединения. (Решение → 464)

Заказ №39301

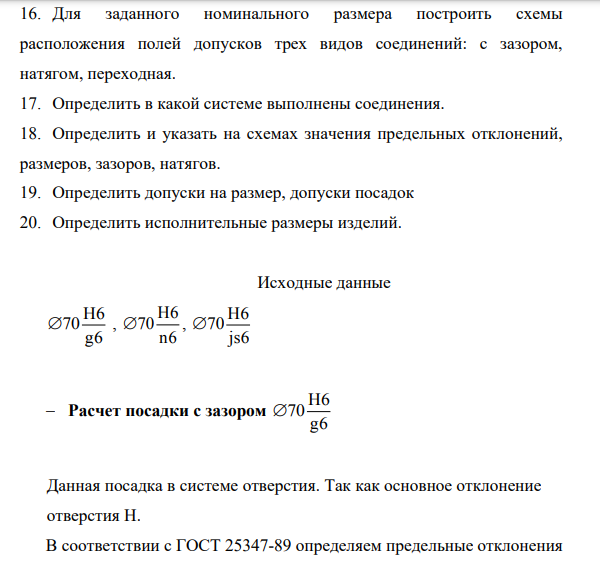

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 17. Определить в какой системе выполнены соединения. 18. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 19. Определить допуски на размер, допуски посадок 20. Определить исполнительные размеры изделий. Исходные данные H6 70 g6  , H6 70 n6  , H6 70 js6   Расчет посадки с зазором H6 70 g6

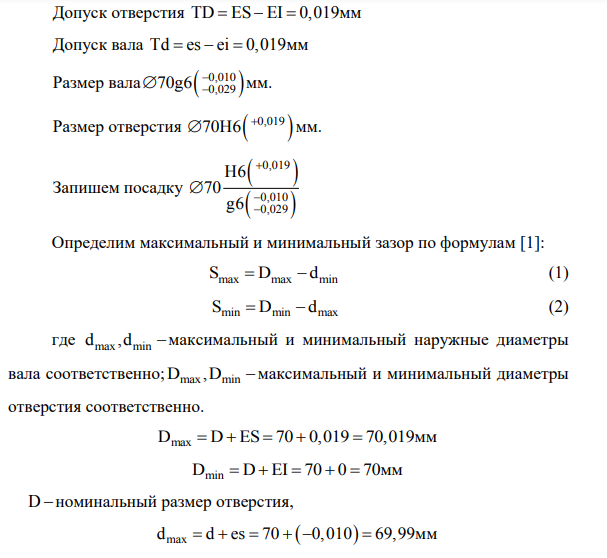

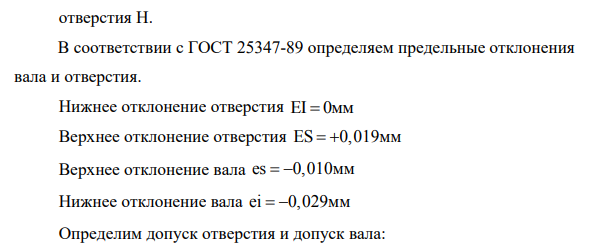

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  мм Верхнее отклонение отверстия ES 0,019   мм Верхнее отклонение вала es 0,010   мм Нижнее отклонение вала ei 0,029   мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,019    мм Допуск вала Td es ei 0,019    мм Размер вала   0,010 0,029 70g6    мм. Размер отверстия   0,019 70H6   мм. Запишем посадку     0,019 0,010 0,029 H6 70 g6     Определим максимальный и минимальный зазор по формулам [1]: S D d max max min   (1) S D d min min max   (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 70 0,019 70,019 max      мм D D EI 70 0 70 min      мм D номинальный размер отверстия, d d es 70 0,010 69,99 max         мм d d ei 70 0,029 69,971 min         мм d номинальный размер вала, S 70,019 69,971 0,048 max    мм S 70 69,99 0,010 min    мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,048 + 0,010)=0,029мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,048 0,010 0,038мм      max min . Проверка T S TD Td 0,019 0,019 0,038        мм. Определим исполнительные размеры изделий. Исполнительным размером называется нормированный размер, который должен быть получен при изготовлении, тот размер, который указывается в технической документации, т.е. номинальный размер с предельными отклонениями. Для нашего случая:  размер вала 0,010 0,029 70   мм. Исполнительные размеры вала:   69,99 69,971 мм  размер отверстия 0,019 70  мм. Исполнительные размеры отверстия:   70 70,019 мм
