Расчет размерной цепи Исходные данные: размер замыкающего звена (исходного) 0,5 А 3 мм ; Номинальные линейные размеры звеньев: А1 = 10 мм, А2 =20 мм, А3 = 5 мм, А4 = 16 мм, А5 = 5 мм, А6 = 7 мм, А7 = 21 мм, А8 = 65 мм, А9 = 22 мм (Решение → 467)
Заказ №39301

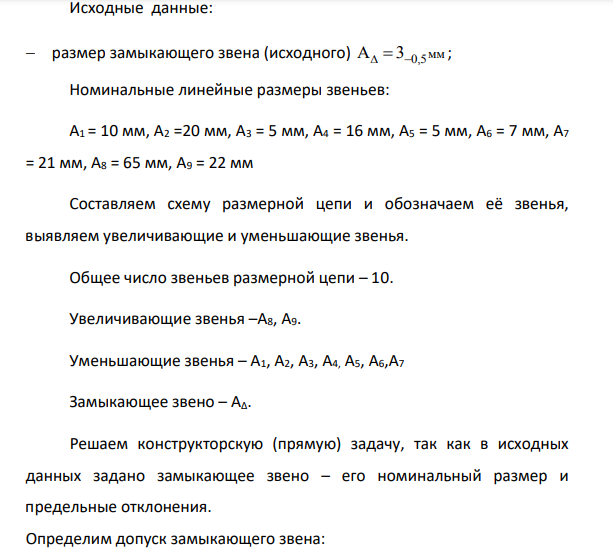

Расчет размерной цепи Исходные данные: размер замыкающего звена (исходного) 0,5 А 3 мм ; Номинальные линейные размеры звеньев: А1 = 10 мм, А2 =20 мм, А3 = 5 мм, А4 = 16 мм, А5 = 5 мм, А6 = 7 мм, А7 = 21 мм, А8 = 65 мм, А9 = 22 мм

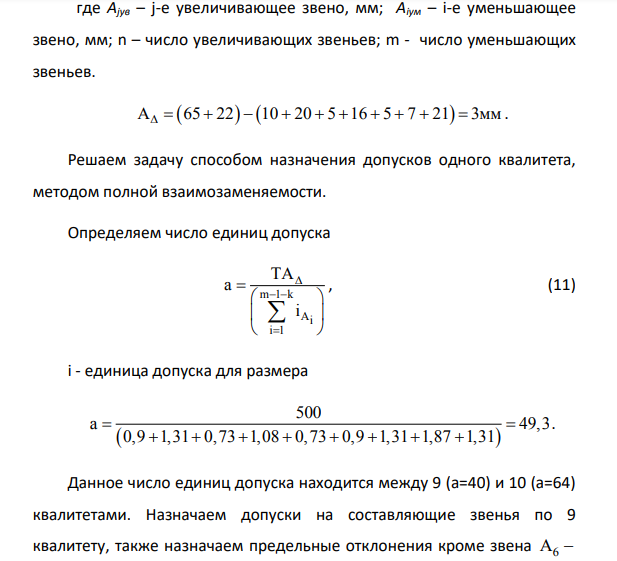

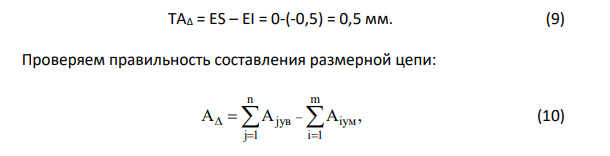

Составляем схему размерной цепи и обозначаем её звенья, выявляем увеличивающие и уменьшающие звенья. Общее число звеньев размерной цепи – 10. Увеличивающие звенья –А8, А9. Уменьшающие звенья – А1, А2, А3, А4, А5, А6,А7 Замыкающее звено – АΔ. Решаем конструкторскую (прямую) задачу, так как в исходных данных задано замыкающее звено – его номинальный размер и предельные отклонения. Определим допуск замыкающего звена: ТАΔ = ES – EI = 0-(-0,5) = 0,5 мм. (9) Проверяем правильность составления размерной цепи: n m jув iум j 1 i 1 А А А , (10) 87 где Аjув – j-е увеличивающее звено, мм; Аiум – i-е уменьшающее звено, мм; n – число увеличивающих звеньев; m - число уменьшающих звеньев. А 65 22 10 20 5 16 5 7 21 3мм . Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. Определяем число единиц допуска m 1 k Аi i 1 ТА a i , (11) i - единица допуска для размера 500 a 49,3 0,9 1,31 0,73 1,08 0,73 0,9 1,31 1,87 1,31




- Рассчитать посадки шлицевого соединения 2-5. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 60 2,5 22 с эвольвентным профилем, номинальным диаметром D=60мм, модулем m=2,5мм
- Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 44 мм Конструкция шпонки-призматическая
- Назначить и рассчитать посадку для гладкого цилиндрического соединения с зазором для соединения 2-4. Выбрать средства измерения деталей данного соединения Исходные данные Номинальный диаметр соединения d =30мм Длина контакта l=30мм
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 10. Начертить эскиз узла и поставить размеры с выбранными посадками.
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 10. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 12. Определить в какой системе выполнены соединения
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 6. Начертить эскиз узла и поставить размеры с выбранными посадками.
- После округления получены следующие результаты измерений: А=(12,8±0,2)с; В=(24,6±0,5)мм; С=(154±6)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- При многократном измерении длины L получены значения в миллиметрах: 29,2; 29,0; 29,4; 28,7; 29,3; 28,9;29,2. Укажите доверительные границы истинного значения длины с вероятностью 0,98 (tp=3,143)
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 14. Начертить эскиз узла и поставить размеры с выбранными посадками.
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 14. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 17. Определить в какой системе выполнены соединения.
- Назначить комплекс контролируемых параметров зубчатого колеса 1 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=3мм Число зубьев колеса z=22
- Рассчитать калибр для детали 2 соединения 2-4 Определение исполнительных размеров калибра-скобы для контроля вала Ø30с6.
