Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 10. Начертить эскиз узла и поставить размеры с выбранными посадками. (Решение → 471)

Заказ №39301

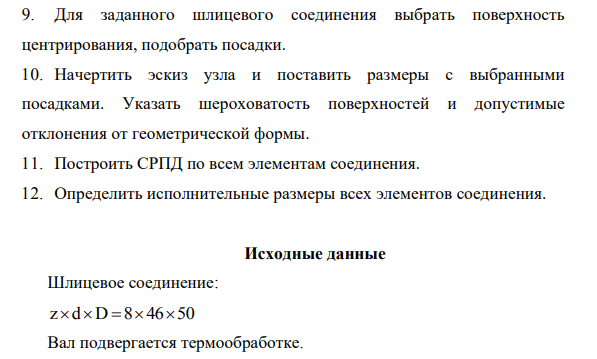

Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 10. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 11. Построить СРПД по всем элементам соединения. 12. Определить исполнительные размеры всех элементов соединения. Исходные данные Шлицевое соединение: z d D 8 46 50      Вал подвергается термообработке.

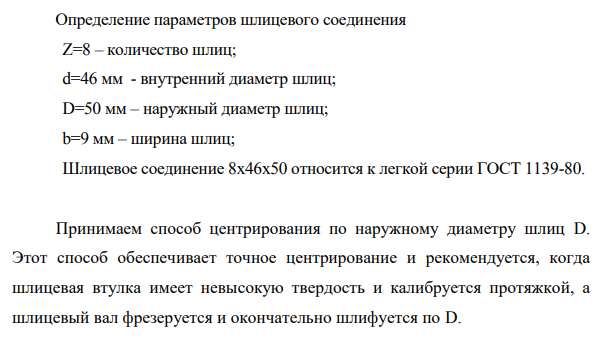

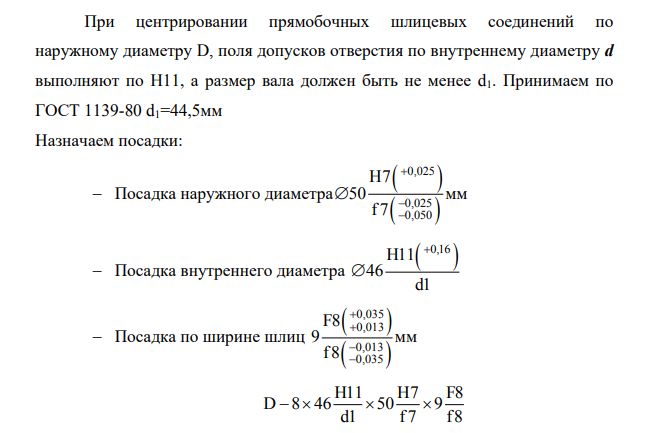

Определение параметров шлицевого соединения Z=8 – количество шлиц; d=46 мм - внутренний диаметр шлиц; D=50 мм – наружный диаметр шлиц; b=9 мм – ширина шлиц; Шлицевое соединение 8х46х50 относится к легкой серии ГОСТ 1139-80. Принимаем способ центрирования по наружному диаметру шлиц D. Этот способ обеспечивает точное центрирование и рекомендуется, когда шлицевая втулка имеет невысокую твердость и калибруется протяжкой, а шлицевый вал фрезеруется и окончательно шлифуется по D. При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру d выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=44,5мм Назначаем посадки:  Посадка наружного диаметра     0,025 0,025 0,050 H7 50 мм f 7      Посадка внутреннего диаметра   0,16 H11 46 d1    Посадка по ширине шлиц     0,035 0,013 0,013 0,035 F8 9 мм f 8     H11 H7 F8 D 8 46 50 9 d1 f 7 f8
