Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 10. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. (Решение → 472)
Заказ №39301

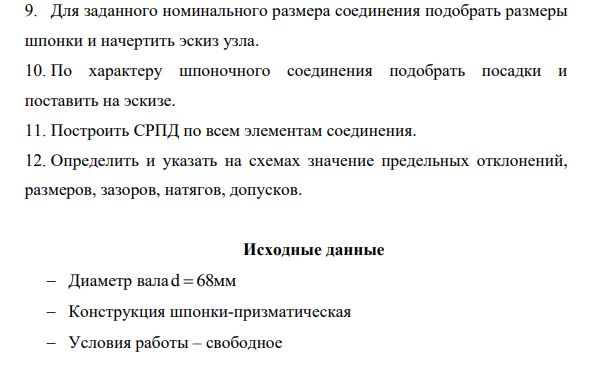

Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 10. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 11. Построить СРПД по всем элементам соединения. 12. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные Диаметр вала d 68 мм Конструкция шпонки-призматическая Условия работы – свободное

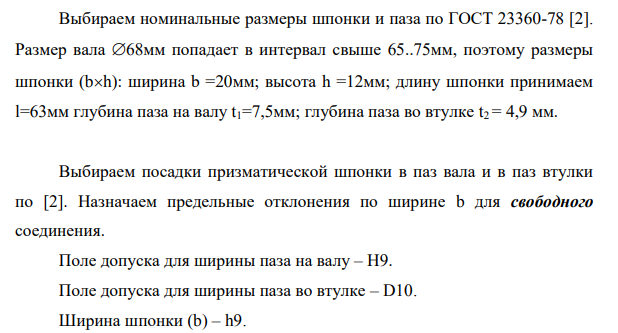

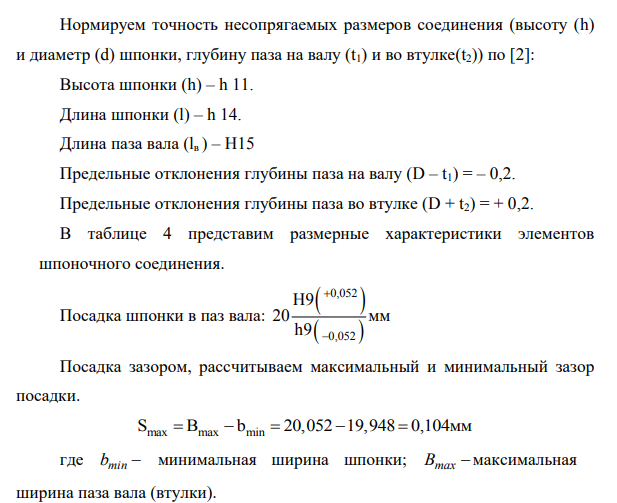

Выбираем номинальные размеры шпонки и паза по ГОСТ 23360-78 [2]. Размер вала 68мм попадает в интервал свыше 65..75мм, поэтому размеры шпонки (bh): ширина b =20мм; высота h =12мм; длину шпонки принимаем l=63мм глубина паза на валу t1=7,5мм; глубина паза во втулке t2 = 4,9 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для свободного соединения. Поле допуска для ширины паза на валу – Н9. Поле допуска для ширины паза во втулке – D10. Ширина шпонки (b) – h9.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 12. Определить в какой системе выполнены соединения
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 6. Начертить эскиз узла и поставить размеры с выбранными посадками.
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 6. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 7. Определить в какой системе выполнены соединения.
- 1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
- . Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. Исходные данные H7 66 g6 , H7 66 js6 , H6 66 r6
- Назначить комплекс контролируемых параметров зубчатого колеса 1 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=3мм Число зубьев колеса z=22
- Рассчитать калибр для детали 2 соединения 2-4 Определение исполнительных размеров калибра-скобы для контроля вала Ø30с6.
- Расчет размерной цепи Исходные данные: размер замыкающего звена (исходного) 0,5 А 3 мм ; Номинальные линейные размеры звеньев: А1 = 10 мм, А2 =20 мм, А3 = 5 мм, А4 = 16 мм, А5 = 5 мм, А6 = 7 мм, А7 = 21 мм, А8 = 65 мм, А9 = 22 мм
- Рассчитать посадки шлицевого соединения 2-5. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 60 2,5 22 с эвольвентным профилем, номинальным диаметром D=60мм, модулем m=2,5мм
- Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 44 мм Конструкция шпонки-призматическая
- Назначить и рассчитать посадку для гладкого цилиндрического соединения с зазором для соединения 2-4. Выбрать средства измерения деталей данного соединения Исходные данные Номинальный диаметр соединения d =30мм Длина контакта l=30мм
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 10. Начертить эскиз узла и поставить размеры с выбранными посадками.
