Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. Исходные данные H7 66 g6 , H7 66 js6 , H6 66 r6 (Решение → 479)
Заказ №39301

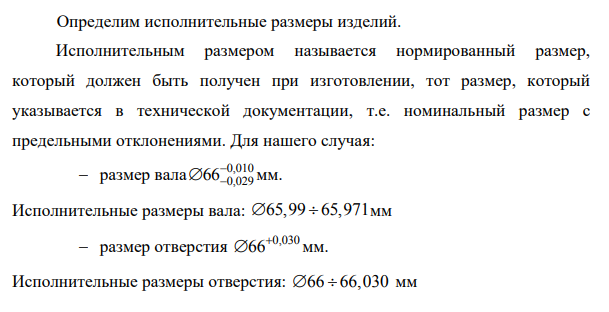

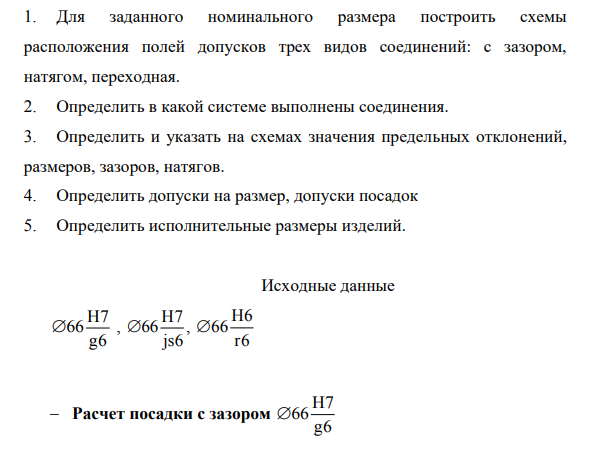

1. Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 2. Определить в какой системе выполнены соединения. 3. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 4. Определить допуски на размер, допуски посадок 5. Определить исполнительные размеры изделий. Исходные данные H7 66 g6 , H7 66 js6 , H6 66 r6 Расчет посадки с зазором H7 66 g6

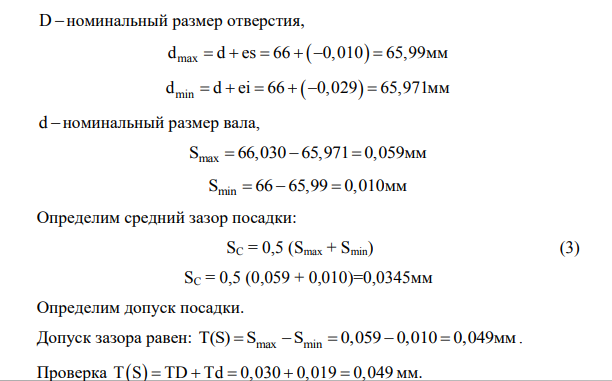

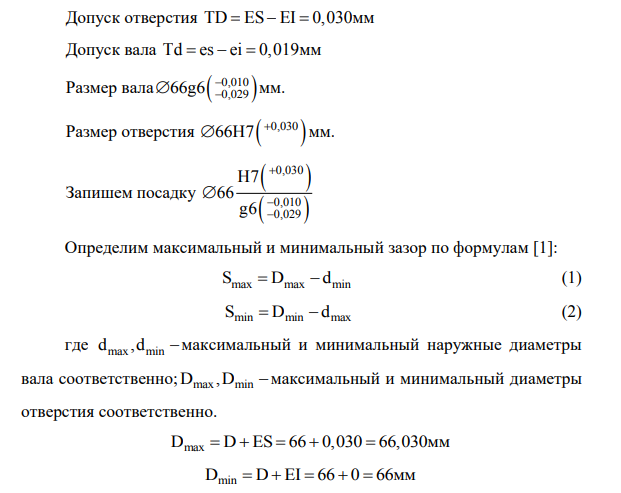

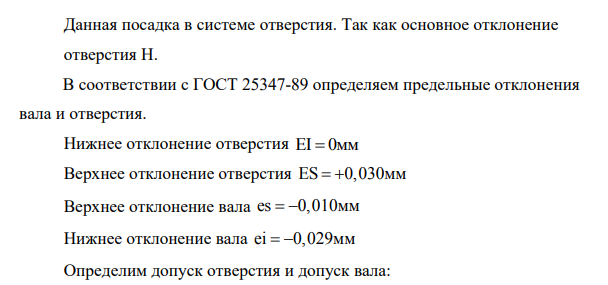

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0 мм Верхнее отклонение отверстия ES 0,030 мм Верхнее отклонение вала es 0,010 мм Нижнее отклонение вала ei 0,029 мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,030 мм Допуск вала Td es ei 0,019 мм Размер вала 0,010 0,029 66g6 мм. Размер отверстия 0,030 66H7 мм. Запишем посадку 0,030 0,010 0,029 H7 66 g6 Определим максимальный и минимальный зазор по формулам [1]: S D d max max min (1) S D d min min max (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 66 0,030 66,030 max мм D D EI 66 0 66 min мм D номинальный размер отверстия, d d es 66 0,010 65,99 max мм d d ei 66 0,029 65,971 min мм d номинальный размер вала, S 66,030 65,971 0,059 max мм S 66 65,99 0,010 min мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,059 + 0,010)=0,0345мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,059 0,010 0,049мм max min . Проверка T S TD Td 0,030 0,019 0,049 мм.
