Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. (Решение → 485)
Заказ №39301

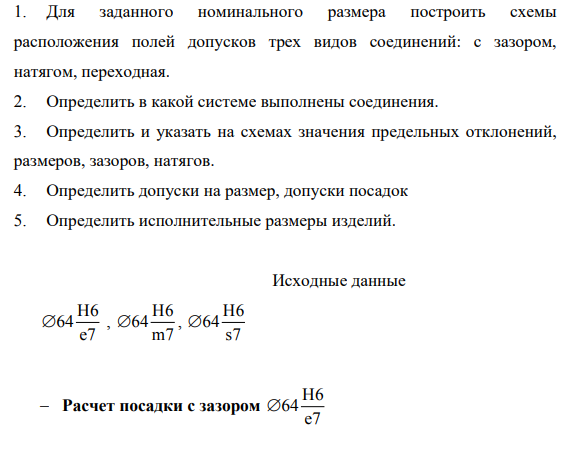

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 2. Определить в какой системе выполнены соединения. 3. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 4. Определить допуски на размер, допуски посадок 5. Определить исполнительные размеры изделий Исходные данные H6 64 e7 , H6 64 m7 , H6 64 s7 Расчет посадки с зазором H6 64 e7

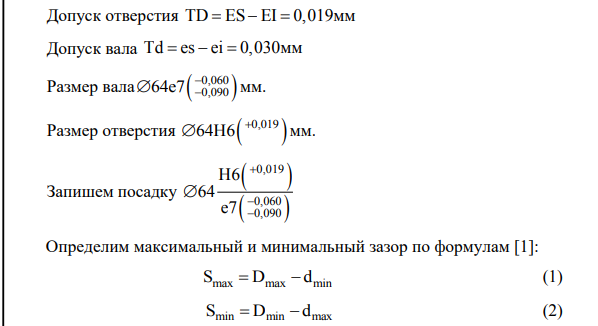

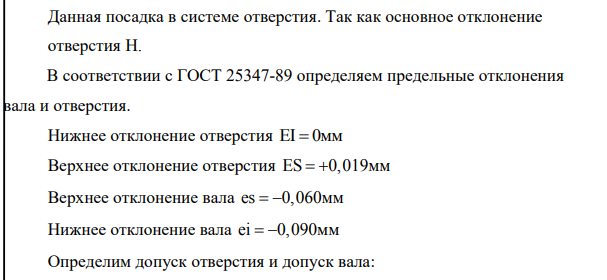

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0 мм Верхнее отклонение отверстия ES 0,019 мм Верхнее отклонение вала es 0,060 мм Нижнее отклонение вала ei 0,090 мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,019 мм Допуск вала Td es ei 0,030 мм Размер вала 0,060 0,090 64e7 мм. Размер отверстия 0,019 64H6 мм. Запишем посадку 0,019 0,060 0,090 H6 64 e7 Определим максимальный и минимальный зазор по формулам [1]: S D d max max min (1) S D d min min max
