Начертите диаграмму состояния сплавов "железо - карбид железа''. Укажите структурные составляющие во всех областях диаграммы. Назовите основные линии диаграммы и опишите процессы, протекающие в сплавах при температурах этих линий. (Решение → 491)
Заказ №39301

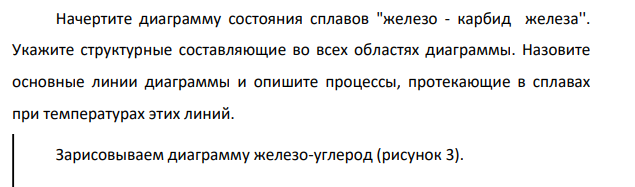

Начертите диаграмму состояния сплавов "железо - карбид железа''. Укажите структурные составляющие во всех областях диаграммы. Назовите основные линии диаграммы и опишите процессы, протекающие в сплавах при температурах этих линий.

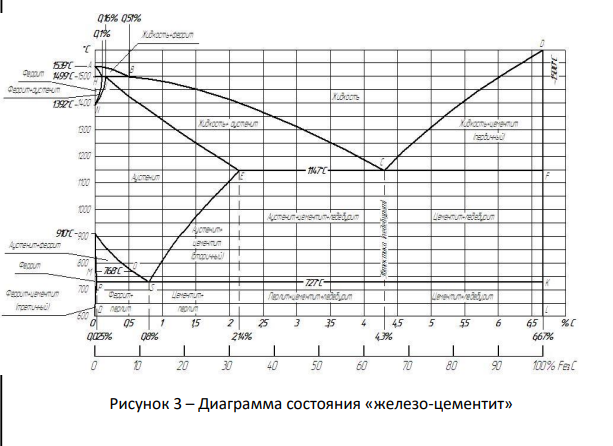

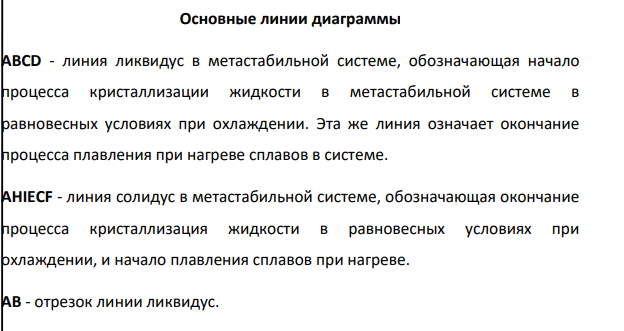

Зарисовываем диаграмму железо-углерод (рисунок 3) Основные линии диаграммы АВСD - линия ликвидус в метастабильной системе, обозначающая начало процесса кристаллизации жидкости в метастабильной системе в равновесных условиях при охлаждении. Эта же линия означает окончание процесса плавления при нагреве сплавов в системе. AHIECF - линия солидус в метастабильной системе, обозначающая окончание процесса кристаллизация жидкости в равновесных условиях при охлаждении, и начало плавления сплавов при нагреве. АВ - отрезок линии ликвидус. ВС - отрезок линии ликвидус. СD- отрезок линии ликвидус. АН - отрезок лини солидус . HIB - линия перитектического превращения (1496°С). HI- отрезок линии перитектического превращения и одновременно, отрезок линии солидус.
