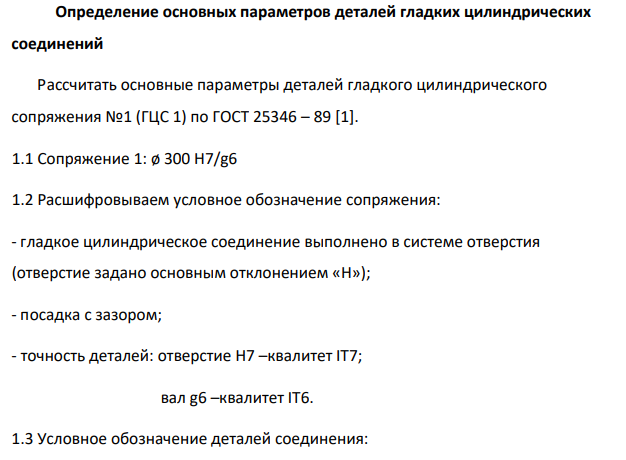

Определение основных параметров деталей гладких цилиндрических соединений Рассчитать основные параметры деталей гладкого цилиндрического сопряжения №1 (ГЦС 1) по ГОСТ 25346 – 89 [1]. 1.1 Сопряжение 1: ø 300 Н7/g6

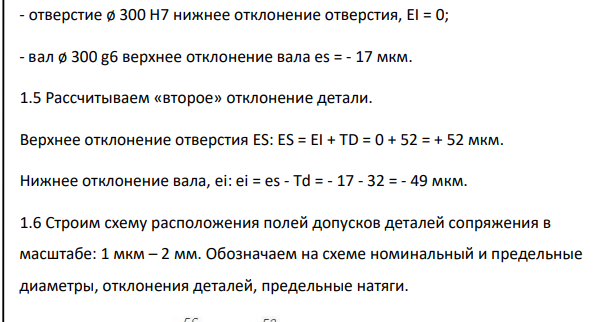

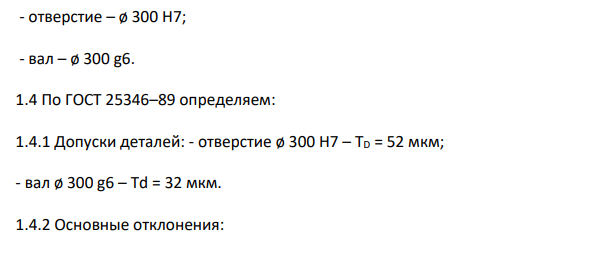

Рассчитать основные параметры деталей гладкого цилиндрического сопряжения №1 (ГЦС 1) по ГОСТ 25346 – 89 [1]. 1.1 Сопряжение 1: ø 300 Н7/g6 1.2 Расшифровываем условное обозначение сопряжения: - гладкое цилиндрическое соединение выполнено в системе отверстия (отверстие задано основным отклонением «Н»); - посадка с зазором; - точность деталей: отверстие Н7 –квалитет IТ7; вал g6 –квалитет IТ6. 1.3 Условное обозначение деталей соединения: - отверстие – ø 300 Н7; - вал – ø 300 g6. 1.4 По ГОСТ 25346–89 определяем: 1.4.1 Допуски деталей: - отверстие ø 300 Н7 – ТD = 52 мкм; - вал ø 300 g6 – Тd = 32 мкм. 1.4.2 Основные отклонения: - отверстие ø 300 Н7 нижнее отклонение отверстия, EI = 0; - вал ø 300 g6 верхнее отклонение вала es = - 17 мкм. 1.5 Рассчитываем «второе» отклонение детали. Верхнее отклонение отверстия ES: ES = EI + TD = 0 + 52 = + 52 мкм. Нижнее отклонение вала, ei: ei = es - Td = - 17 - 32 = - 49 мкм. 1.6 Строим схему расположения полей допусков деталей сопряжения в масштабе: 1 мкм – 2 мм. Обозначаем на схеме номинальный и предельные диаметры, отклонения деталей, предельные натяги.
