Определить предельные отклонения, размеры и допуски для гладких цилиндрических поверхностей. Выполнить схему расположения полей допусков заданных посадок. Выполнить эскиз узла с заданной посадкой и эскиз деталей узла с указанием посадочных размеров. (Решение → 499)

Заказ №39301

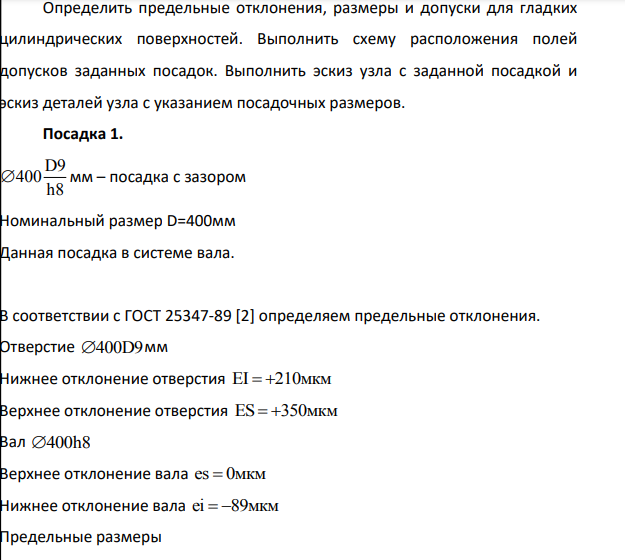

Определить предельные отклонения, размеры и допуски для гладких цилиндрических поверхностей. Выполнить схему расположения полей допусков заданных посадок. Выполнить эскиз узла с заданной посадкой и эскиз деталей узла с указанием посадочных размеров.

Посадка 1. D9 400 h8  мм – посадка с зазором Номинальный размер D=400мм Данная посадка в системе вала.

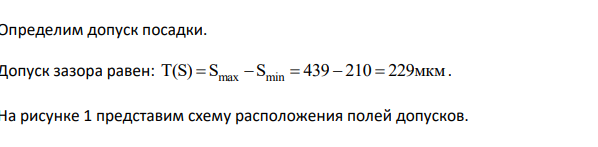

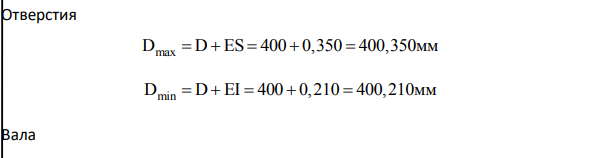

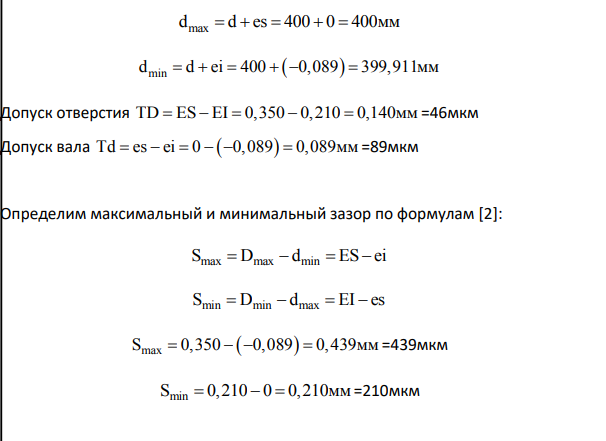

В соответствии с ГОСТ 25347-89 [2] определяем предельные отклонения. Отверстие 400D9 мм Нижнее отклонение отверстия EI 210   мкм Верхнее отклонение отверстия ES 350   мкм Вал 400h8 Верхнее отклонение вала es 0  мкм Нижнее отклонение вала ei 89   мкм Предельные размеры Отверстия D D ES 400 0,350 400,350 max      мм D D EI 400 0,210 400,210 min      мм Вала d d es 400 0 400      мм d d ei 400 0,089 399,911 min         мм Допуск отверстия TD ES EI 0,350 0,210 0,140      мм =46мкм Допуск вала Td es ei 0 0,089 0,089         мм =89мкм Определим максимальный и минимальный зазор по формулам [2]: S D d ES ei max max min     S D d EI es min min max     S 0,350 0,089 0,439 max       мм =439мкм S 0,210 0 0,210 min    мм =210мкм Определим допуск посадки. Допуск зазора равен: Т(S) S S 439 210 229мкм      max min . На рисунке 1 представим схему расположения полей допусков.
