Определить предельные размеры, допуски и зазор. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=60мм -верхнее отклонение вала es=-340мкм -нижнее отклонение вала ei=-353мкм -номинальный размер отверстия D=60мм -верхнее отклонение отверстия ES=13мкм (Решение → 501)
Заказ №39301
Определить предельные размеры, допуски и зазор. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=60мм -верхнее отклонение вала es=-340мкм -нижнее отклонение вала ei=-353мкм -номинальный размер отверстия D=60мм -верхнее отклонение отверстия ES=13мкм

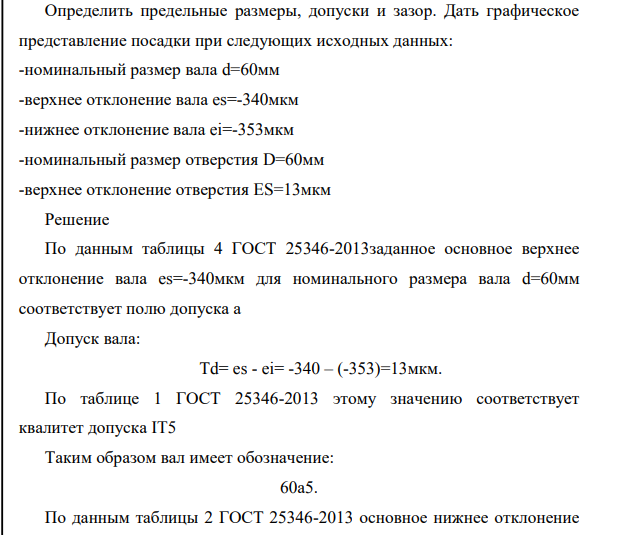

Решение По данным таблицы 4 ГОСТ 25346-2013заданное основное верхнее отклонение вала es=-340мкм для номинального размера вала d=60мм соответствует полю допуска а Допуск вала: Тd= es - ei= -340 – (-353)=13мкм. По таблице 1 ГОСТ 25346-2013 этому значению соответствует квалитет допуска IT5 Таким образом вал имеет обозначение: 60а5. По данным таблицы 2 ГОСТ 25346-2013 основное нижнее отклонение отверстия EI=0 соответствует полю допуска Н. Рассчитываем допуск отверстия: ТD= ES- EI=13-0=13мкм. По таблице 1 ГОСТ 25346-2013 этому значению соответствует квалитет допуска IT5 Таким образом, для отверстия имеем обозначение:
- Произведено 10 измерений сопротивления резистора Номер измерения Сопротивление, кОм 1 0,5 2 0,6 3 0,4 4 0,7 5 0,8 6 0,6 7 0,9 8 0,5 9 0,7 10 0,6 Предполагая закон распределения полученных результатов нормальным, определить доверительный интервал истинного значения сопротивления резистора с доверительной вероятностью Р=0,95.
- Результаты измерений диаметра диска соответствуют: 32,4; 32,6; 32,8; 32,7; 31,9; 31,8; 32мм. Чему равна площадь диска? Ответ записать в стандартной форме с учетом правил округления абсолютной и относительной погрешностей.
- После округления получены следующие результаты измерений: А=(15,7±0,2)с; В=(11,3±0,5)мм; С=(452±8)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- При многократном измерении длины L получены значения в миллиметрах: 20,2; 20,0; 20,4; 19,7; 20,3; 19,9;20,2. Укажите доверительные границы истинного значения длины с вероятностью 0,98 (tp=3,143)
- Период кристаллической ГЦК решетки алюминия составляет a=4∙10-10м, молярная масса μ=26,98 г/моль. Оценить плотность металла.
- Опишите состав, структуру и характерные свойства пластмасс с порошковыми наполнителями. Укажите область ихприменения.
- Для изготовления фрезы выбрана сталь марки Р6М5. Укажите химсостав и группу этой стали по назначению. Выберите и обоснуйте режим упрочняющей термической обработки.
- Расчет допусков размеров, входящих в размерные цепи Исходные данные: 1. Чертеж узла с указанием замыкающего звена. 2. Номинальный размер и предельные отклонения замыкающего звена.
- Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения Исходные данные: Номер подшипника качения 5-2313 Нагружение наружного кольца – местное Нагружение внутреннего кольца - циркуляционное Чертеж узла, в котором используют подшипник качения 4
- Определение основных параметров деталей гладких цилиндрических соединений Рассчитать основные параметры деталей гладкого цилиндрического сопряжения №1 (ГЦС 1) по ГОСТ 25346 – 89 [1].
- Дано соединение вала и втулки диаметром ø156мм квалитет отверстия 7 квалитет вала 6 Основные отклонения неосновных отверстий и вала N, f
- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные: Резьбовое соединение 6Н M30 3,5 8g - посадка с зазором
- Определить предельные отклонения, размеры и допуски для гладких цилиндрических поверхностей. Выполнить схему расположения полей допусков заданных посадок. Выполнить эскиз узла с заданной посадкой и эскиз деталей узла с указанием посадочных размеров.
- Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=30мм -верхнее отклонение вала es=+31мкм -нижнее отклонение вала ei=+22мкм -номинальный размер отверстия D=30мм -верхнее отклонение отверстия ES=9мкм
