Дано соединение вала и втулки диаметром ø156мм квалитет отверстия 7 квалитет вала 6 Основные отклонения неосновных отверстий и вала N, f (Решение → 497)
Заказ №39301

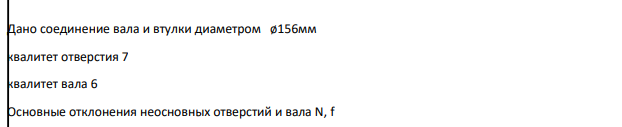

Дано соединение вала и втулки диаметром ø156мм квалитет отверстия 7 квалитет вала 6 Основные отклонения неосновных отверстий и вала N, f

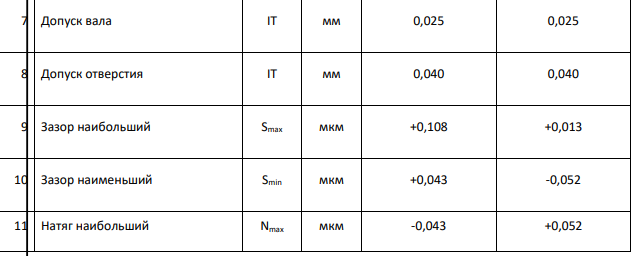

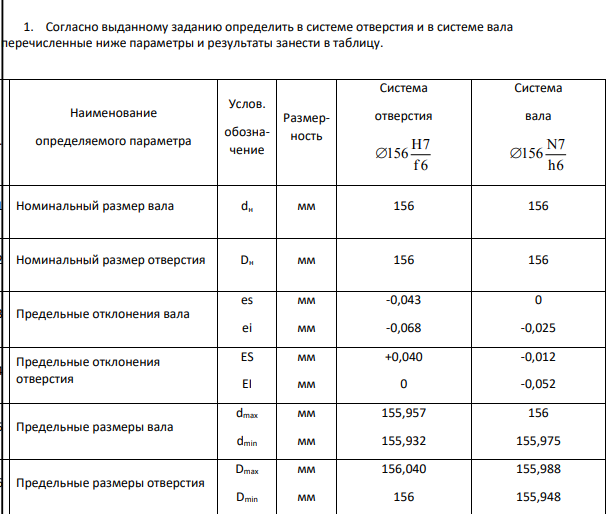

Согласно выданному заданию определить в системе отверстия и в системе вала перечисленные ниже параметры и результаты занести в таблицу. № п.п. Наименование определяемого параметра Услов. обозначение Размерность Система отверстия H7 156 f6 Система вала N7 156 h6 1 Номинальный размер вала dн мм 156 156 2 Номинальный размер отверстия Dн мм 156 156 3 Предельные отклонения вала es ei мм мм -0,043 -0,068 0 -0,025 4 Предельные отклонения отверстия ES EI мм мм +0,040 0 -0,012 -0,052 2. Построить схему расположения полей допусков для заданного соединения в системе отверстия и в системе вала с постановкой на границах полей допусков отклонений в мкм. Система отверстия Система вала




- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные: Резьбовое соединение 6Н M30 3,5 8g - посадка с зазором
- Определить предельные отклонения, размеры и допуски для гладких цилиндрических поверхностей. Выполнить схему расположения полей допусков заданных посадок. Выполнить эскиз узла с заданной посадкой и эскиз деталей узла с указанием посадочных размеров.
- Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=30мм -верхнее отклонение вала es=+31мкм -нижнее отклонение вала ei=+22мкм -номинальный размер отверстия D=30мм -верхнее отклонение отверстия ES=9мкм
- Определить предельные размеры, допуски и зазор. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=60мм -верхнее отклонение вала es=-340мкм -нижнее отклонение вала ei=-353мкм -номинальный размер отверстия D=60мм -верхнее отклонение отверстия ES=13мкм
- Произведено 10 измерений сопротивления резистора Номер измерения Сопротивление, кОм 1 0,5 2 0,6 3 0,4 4 0,7 5 0,8 6 0,6 7 0,9 8 0,5 9 0,7 10 0,6 Предполагая закон распределения полученных результатов нормальным, определить доверительный интервал истинного значения сопротивления резистора с доверительной вероятностью Р=0,95.
- Результаты измерений диаметра диска соответствуют: 32,4; 32,6; 32,8; 32,7; 31,9; 31,8; 32мм. Чему равна площадь диска? Ответ записать в стандартной форме с учетом правил округления абсолютной и относительной погрешностей.
- После округления получены следующие результаты измерений: А=(15,7±0,2)с; В=(11,3±0,5)мм; С=(452±8)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- Дайте характеристику основных требований, предъявляемых к антифрикционным материалам. Назовите основные антифрикционные сплавы, применяемые в теплоэнергетике.
- Начертите диаграмму состояния сплавов "железо - карбид железа''. Укажите структурные составляющие во всех областях диаграммы. Назовите основные линии диаграммы и опишите процессы, протекающие в сплавах при температурах этих линий.
- Дайте определение усталости металлов. Какими стандартными характеристиками оценивается сопротивление усталости? Как проводят испытания на усталость? Какие факторы способствуют развитию усталости металлов?
- Получить аналитическое выражение для оценки погрешности результата заданного косвенного эксперимента. Исходные данные: Измерение времени задержки сигнала
- Расчет допусков размеров, входящих в размерные цепи Исходные данные: 1. Чертеж узла с указанием замыкающего звена. 2. Номинальный размер и предельные отклонения замыкающего звена.
- Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения Исходные данные: Номер подшипника качения 5-2313 Нагружение наружного кольца – местное Нагружение внутреннего кольца - циркуляционное Чертеж узла, в котором используют подшипник качения 4
- Определение основных параметров деталей гладких цилиндрических соединений Рассчитать основные параметры деталей гладкого цилиндрического сопряжения №1 (ГЦС 1) по ГОСТ 25346 – 89 [1].
