Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=30мм -верхнее отклонение вала es=+31мкм -нижнее отклонение вала ei=+22мкм -номинальный размер отверстия D=30мм -верхнее отклонение отверстия ES=9мкм (Решение → 500)
Заказ №39301

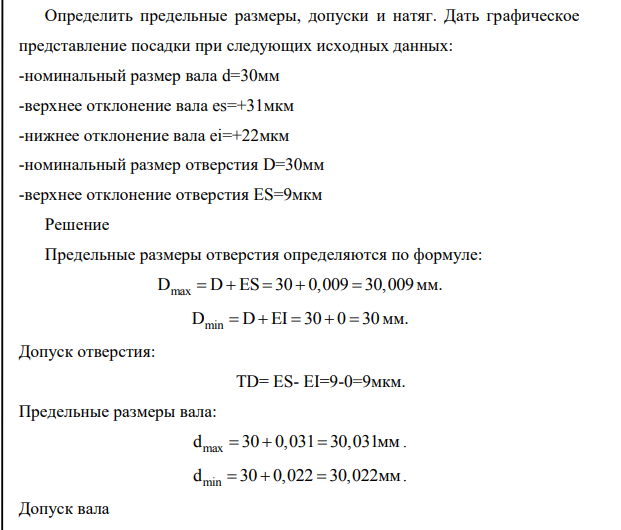

Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=30мм -верхнее отклонение вала es=+31мкм -нижнее отклонение вала ei=+22мкм -номинальный размер отверстия D=30мм -верхнее отклонение отверстия ES=9мкм

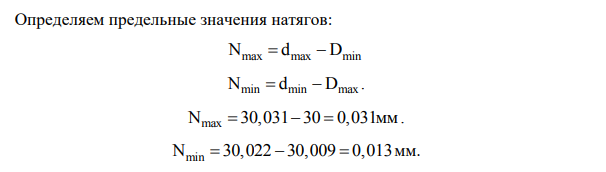

Решение Предельные размеры отверстия определяются по формуле: D D ES 30 0,009 30,009 max мм. D D EI 30 0 30 min мм. Допуск отверстия: ТD= ES- EI=9-0=9мкм. Предельные размеры вала: max d 30 0,031 30,031 мм. min d 30 0,022 30,022 мм. Допуск вала Тd= es - ei=31-22=9мкм. Определяем предельные значения натягов: N d D max max min N d D min min max . N 30,031 30 0,031 max мм. N 30,022 30,009 0,013 min мм.
