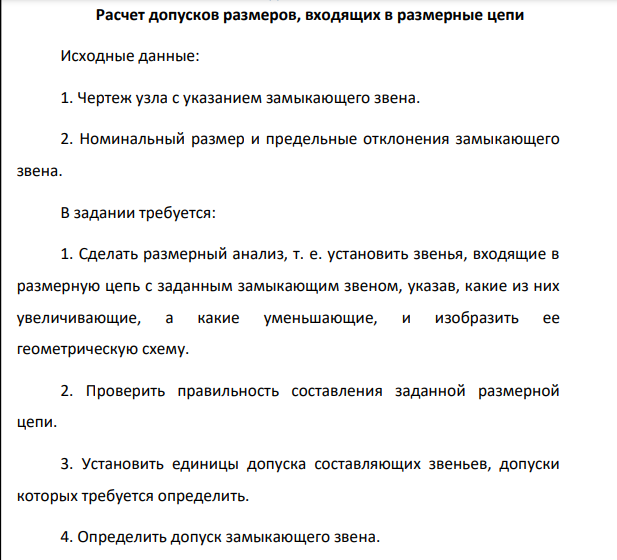

Расчет допусков размеров, входящих в размерные цепи Исходные данные: 1. Чертеж узла с указанием замыкающего звена. 2. Номинальный размер и предельные отклонения замыкающего звена.

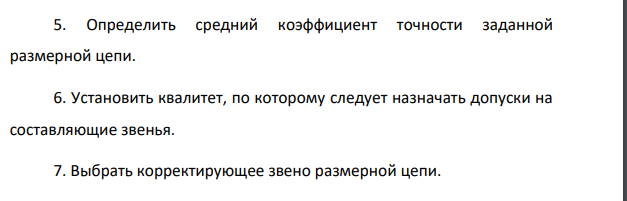

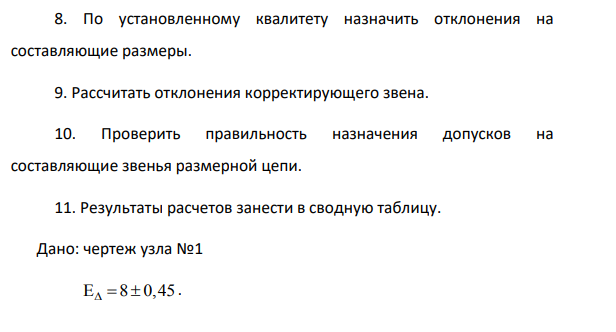

В задании требуется: 1. Сделать размерный анализ, т. е. установить звенья, входящие в размерную цепь с заданным замыкающим звеном, указав, какие из них увеличивающие, а какие уменьшающие, и изобразить ее геометрическую схему. 2. Проверить правильность составления заданной размерной цепи. 3. Установить единицы допуска составляющих звеньев, допуски которых требуется определить. 4. Определить допуск замыкающего звена. 5. Определить средний коэффициент точности заданной размерной цепи. 6. Установить квалитет, по которому следует назначать допуски на составляющие звенья. 7. Выбрать корректирующее звено размерной цепи. 8. По установленному квалитету назначить отклонения на составляющие размеры. 9. Рассчитать отклонения корректирующего звена. 10. Проверить правильность назначения допусков на составляющие звенья размерной цепи. 11. Результаты расчетов занести в сводную таблицу. Дано: чертеж узла №1 E 8 0,45    .

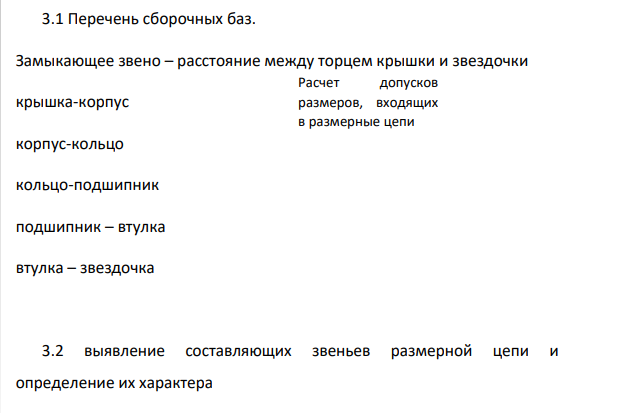

3.1 Перечень сборочных баз. Замыкающее звено – расстояние между торцем крышки и звездочки крышка-корпус корпус-кольцо кольцо-подшипник подшипник – втулка втулка – звездочка 3.2 выявление составляющих звеньев размерной цепи и определение их характера Звенья цепи – расстояние между соседними базами Имеем: E 12 1  мм E 20 2  мм E 3 3  мм E 15 4 0,1   мм E 22 5  мм Устанавливаем характер звеньев. Увеличивающие звенья: E ,E ,E 3 4 5 Уменьшающие звенья: E ,E1 2 3.3. Правильность составления размерной цепи проверим по уравнению:     m n i i i 1 i 1 E E E 22 15 3 12 20 8              мм где m i i 1 E   -сумма номинальных размеров увеличивающих звеньев; n i i 1 E   -сумма номинальных размеров уменьшающих звеньев.
