Расчет переходной посадки H6 64 m7 (Решение → 484)
Заказ №39301

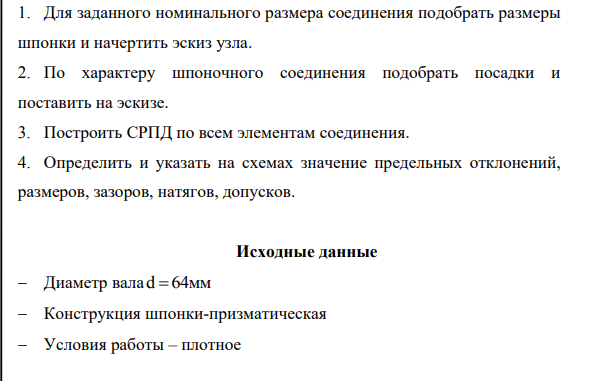

Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 3. Построить СРПД по всем элементам соединения. 4. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные Диаметр вала d 64 мм Конструкция шпонки-призматическая Условия работы – плотное

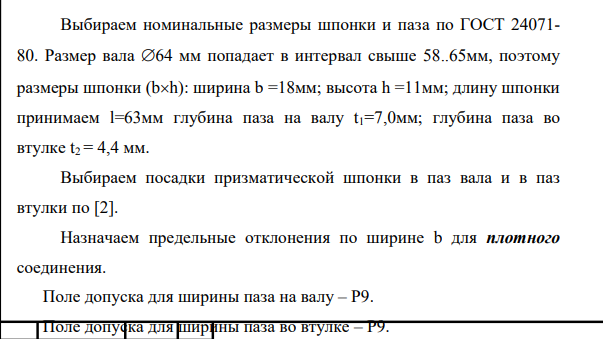

Выбираем номинальные размеры шпонки и паза по ГОСТ 24071- 80. Размер вала 64 мм попадает в интервал свыше 58..65мм, поэтому размеры шпонки (bh): ширина b =18мм; высота h =11мм; длину шпонки принимаем l=63мм глубина паза на валу t1=7,0мм; глубина паза во втулке t2 = 4,4 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для плотного соединения. Поле допуска для ширины паза на валу – Р9. Поле допуска для ширины паза во втулке – Р9.

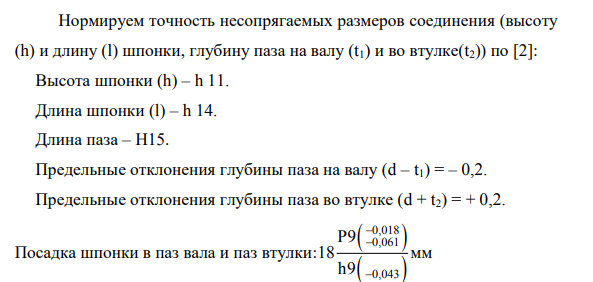

- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная.
- Вычертить в масштабе диаграмму Fe-Fe3C с обозначением характерных точек температур и концентрации углерода; Провести линии, соответствующие двум заданным сплавам; Для каждого сплава, рядом с диаграммой, вычертить кривую охлаждения или нагрева. Для заданных сплавов при указанных температурах: -определить по правилу отрезков весовое количество фаз в %,
- Для изготовления трубных пучков конденсаторов паровых турбин применяют латунь ЛО 70-1. Укажите химический состав этого сплава и его свойства. Какими способами увеличивают срок службы латунных трубок?
- Изложите физическую сущность акустических методов неразрушающего контроля металлов. Опишите методику проведения ультразвуковой дефектоскопии.
- Дайте общую характеристику ползучести металлов. Опишите методику испытания на ползучести. Зарисуйте кривую ползучести и опишите основные участки ее. Какие факторы способствуют развитию ползучести?
- Дайте характеристику основных требований, предъявляемых к антифрикционным материалам. Назовите основные антифрикционные сплавы, применяемые в теплоэнергетике.
- Начертите диаграмму состояния сплавов "железо - карбид железа''. Укажите структурные составляющие во всех областях диаграммы. Назовите основные линии диаграммы и опишите процессы, протекающие в сплавах при температурах этих линий.
- 1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
- . Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. Исходные данные H7 66 g6 , H7 66 js6 , H6 66 r6
- Исходные данные для расчета размерной цепи (рисунок 3) представим в таблице 1. Рисунок 3 – Схема размерной цепи Здесь A ,A ,A ,A ,A , 1 2 3 4 5 6 А звенья размерной цепи. A -замыкающее звено. А ,А ,A ,A ,А 2 3 4 5 6 увеличивающие звенья, А1 уменьшающее звено
- Выбрать универсальные измерительные средства для измерения диаметра отверстия ø30Н8, диаметра вала ø30m7 по среднему классу точности.
- Определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги), допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов.
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
