Выбрать универсальные измерительные средства для измерения диаметра отверстия ø30Н8, диаметра вала ø30m7 по среднему классу точности. (Решение → 481)
Заказ №39301

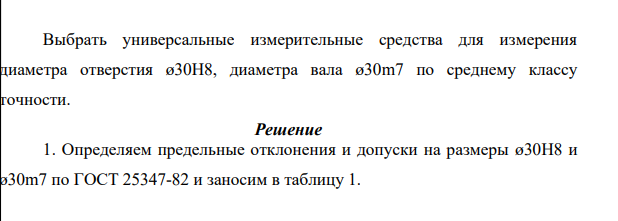

Выбрать универсальные измерительные средства для измерения диаметра отверстия ø30Н8, диаметра вала ø30m7 по среднему классу точности.

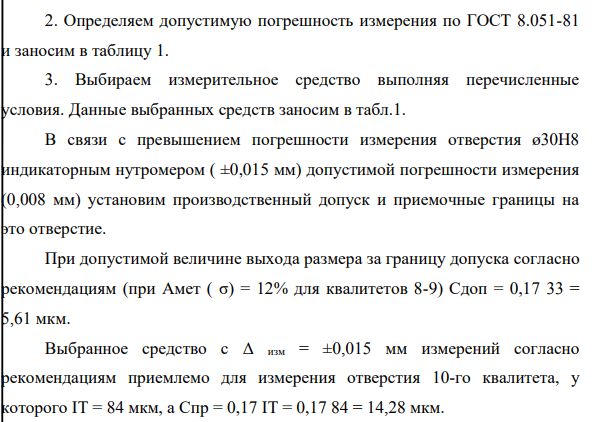

Решение 1. Определяем предельные отклонения и допуски на размеры ø30Н8 и ø30m7 по ГОСТ 25347-82 и заносим в таблицу 1. 2. Определяем допустимую погрешность измерения по ГОСТ 8.051-81 и заносим в таблицу 1. 3. Выбираем измерительное средство выполняя перечисленные условия. Данные выбранных средств заносим в табл.1. В связи с превышением погрешности измерения отверстия ø30Н8 индикаторным нутромером ( ±0,015 мм) допустимой погрешности измерения (0,008 мм) установим производственный допуск и приемочные границы на это отверстие. При допустимой величине выхода размера за границу допуска согласно рекомендациям (при Амет ( σ) = 12% для квалитетов 8-9) Сдоп = 0,17 33 = 5,61 мкм.
- Определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги), допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов.
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
- Расчет переходной посадки H6 64 m7
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная.
- Вычертить в масштабе диаграмму Fe-Fe3C с обозначением характерных точек температур и концентрации углерода; Провести линии, соответствующие двум заданным сплавам; Для каждого сплава, рядом с диаграммой, вычертить кривую охлаждения или нагрева. Для заданных сплавов при указанных температурах: -определить по правилу отрезков весовое количество фаз в %,
- Для изготовления трубных пучков конденсаторов паровых турбин применяют латунь ЛО 70-1. Укажите химический состав этого сплава и его свойства. Какими способами увеличивают срок службы латунных трубок?
- Изложите физическую сущность акустических методов неразрушающего контроля металлов. Опишите методику проведения ультразвуковой дефектоскопии.
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 6. Начертить эскиз узла и поставить размеры с выбранными посадками.
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 6. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 7. Определить в какой системе выполнены соединения.
- 1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
- . Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. Исходные данные H7 66 g6 , H7 66 js6 , H6 66 r6
- Исходные данные для расчета размерной цепи (рисунок 3) представим в таблице 1. Рисунок 3 – Схема размерной цепи Здесь A ,A ,A ,A ,A , 1 2 3 4 5 6 А звенья размерной цепи. A -замыкающее звено. А ,А ,A ,A ,А 2 3 4 5 6 увеличивающие звенья, А1 уменьшающее звено
