Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 6. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. (Решение → 475)
Заказ №39301

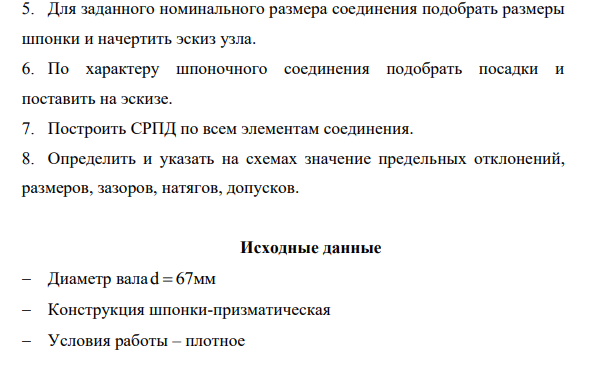

Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 6. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 7. Построить СРПД по всем элементам соединения. 8. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные Диаметр вала d 67 мм Конструкция шпонки-призматическая Условия работы – плотное

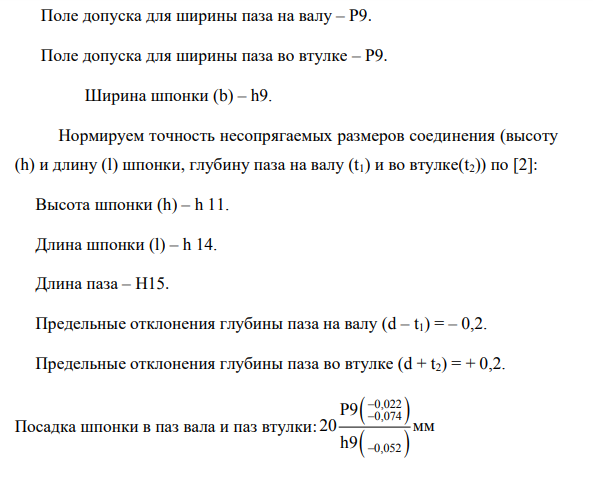

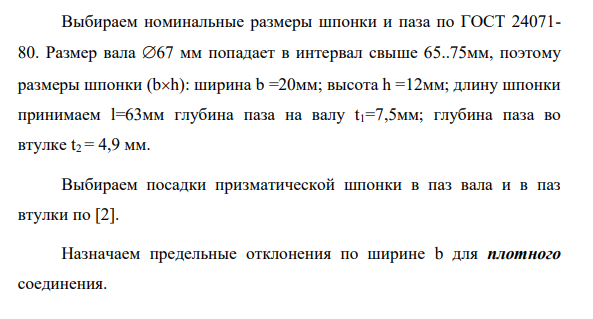

Выбираем номинальные размеры шпонки и паза по ГОСТ 24071- 80. Размер вала 67 мм попадает в интервал свыше 65..75мм, поэтому размеры шпонки (bh): ширина b =20мм; высота h =12мм; длину шпонки принимаем l=63мм глубина паза на валу t1=7,5мм; глубина паза во втулке t2 = 4,9 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для плотного соединения. Поле допуска для ширины паза на валу – Р9. Поле допуска для ширины паза во втулке – Р9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2. Посадка шпонки в паз вала и паз втулки: 0,022 0,074 0,052 P9 20 мм h9 Посадка переходная, рассчитываем максимальный зазор и натяг посадки. S B b max max min (7) N b B max max min (8)
