Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 12. Определить в какой системе выполнены соединения (Решение → 473)
Заказ №39301

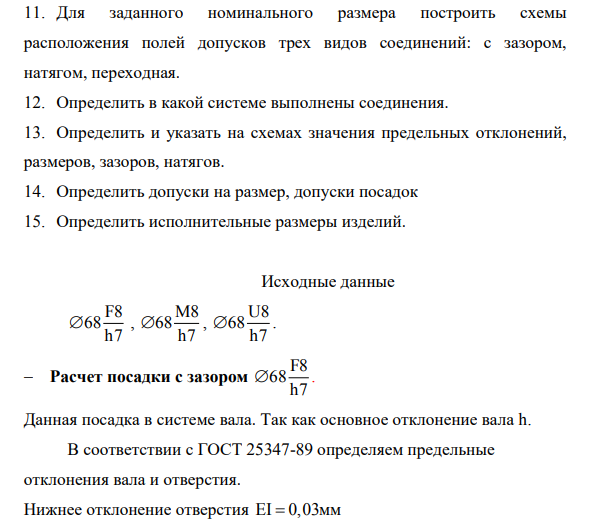

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 12. Определить в какой системе выполнены соединения. 13. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 14. Определить допуски на размер, допуски посадок 15. Определить исполнительные размеры изделий. Исходные данные F8 68 h7 , M8 68 h7 , U8 68 h7 . Расчет посадки с зазором F8 68 h7 .

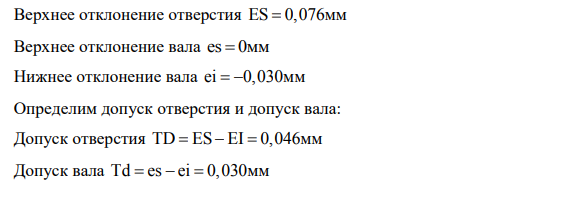

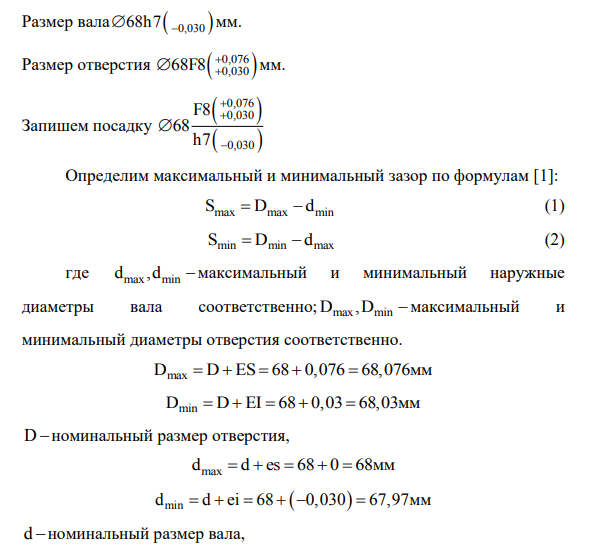

Данная посадка в системе вала. Так как основное отклонение вала h. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0,03 мм Верхнее отклонение отверстия ES 0,076 мм Верхнее отклонение вала es 0 мм Нижнее отклонение вала ei 0,030 мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,046 мм Допуск вала Td es ei 0,030 мм Размер вала 68h7 0,030 мм. Размер отверстия 0,076 0,030 68F8 мм. Запишем посадку 0,076 0,030 0,030 F8 68 h7 Определим максимальный и минимальный зазор по формулам [1]: S D d max max min (1) S D d min min max (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 68 0,076 68,076 max мм D D EI 68 0,03 68,03 min мм D номинальный размер отверстия, max d d es 68 0 68 мм d d ei 68 0,030 67,97 min мм d номинальный размер вала, S 68,076 67,97 0,106 max мм S 68,03 68 0,03 min мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,106 + 0,03)=0,068мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,106 0,03 0,076мм max min . Проверка T S TD Td 0,046 0,030 0,076 Определим исполнительные размеры изделий.
