. Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. (Решение → 478)
Заказ №39301

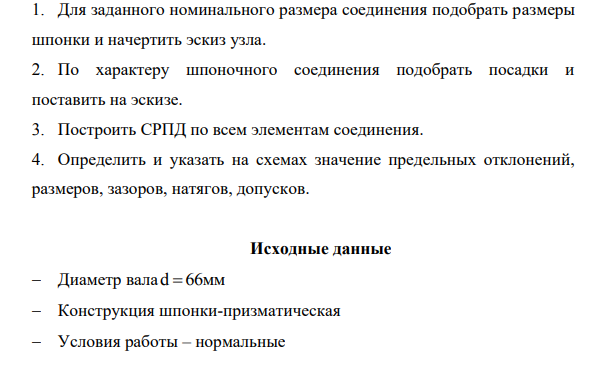

1. Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 3. Построить СРПД по всем элементам соединения. 4. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные Диаметр вала d 66 мм Конструкция шпонки-призматическая Условия работы – нормальные

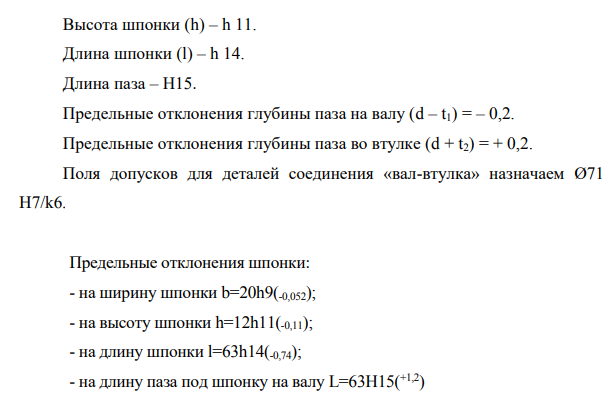

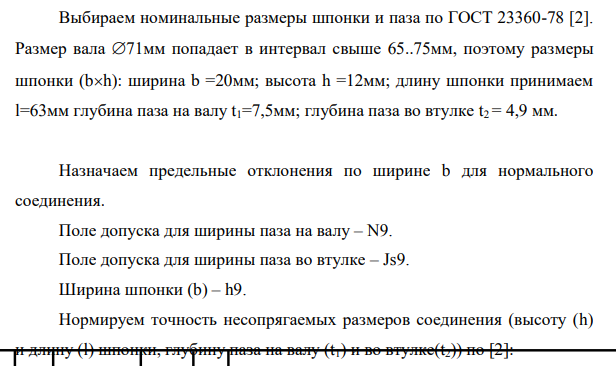

Выбираем номинальные размеры шпонки и паза по ГОСТ 23360-78 [2]. Размер вала 71мм попадает в интервал свыше 65..75мм, поэтому размеры шпонки (bh): ширина b =20мм; высота h =12мм; длину шпонки принимаем l=63мм глубина паза на валу t1=7,5мм; глубина паза во втулке t2 = 4,9 мм. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]:
