Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. (Решение → 483)

Заказ №39301

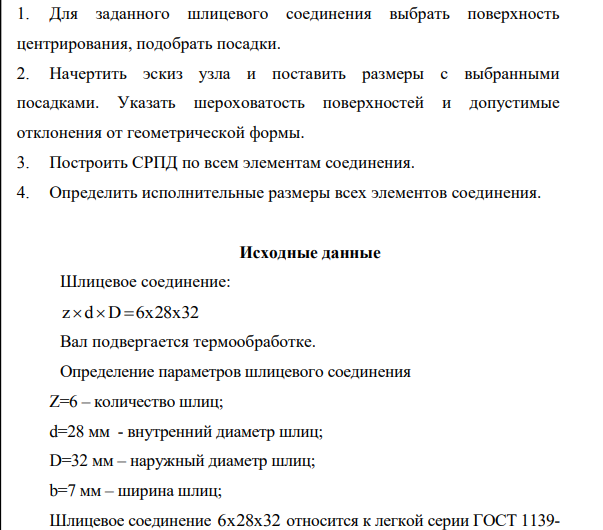

Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 3. Построить СРПД по всем элементам соединения. 4. Определить исполнительные размеры всех элементов соединения. Исходные данные Шлицевое соединение: z d    D 6x2 x8 32 Вал подвергается термообработке. Определение параметров шлицевого соединения Z=6 – количество шлиц; d=28 мм - внутренний диаметр шлиц; D=32 мм – наружный диаметр шлиц; b=7 мм – ширина шлиц; Шлицевое соединение 6x28x32 относится к легкой серии ГОСТ 1139- 80.

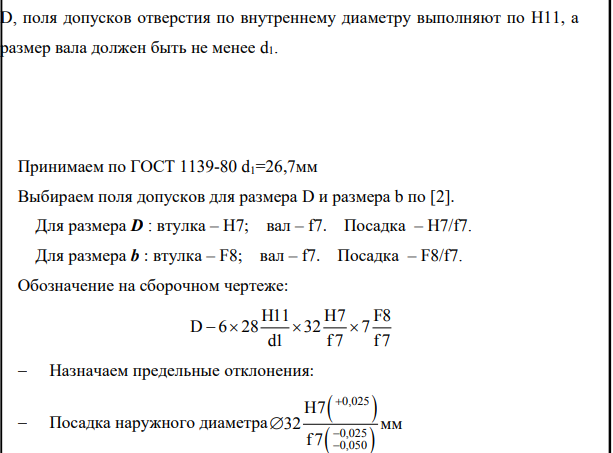

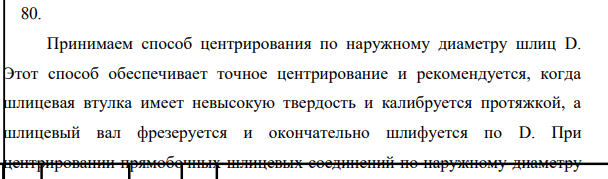

Принимаем способ центрирования по наружному диаметру шлиц D. Этот способ обеспечивает точное центрирование и рекомендуется, когда шлицевая втулка имеет невысокую твердость и калибруется протяжкой, а шлицевый вал фрезеруется и окончательно шлифуется по D. При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=26,7мм Выбираем поля допусков для размера D и размера b по [2]. Для размера D : втулка – Н7; вал – f7. Посадка – H7/f7. Для размера b : втулка – F8; вал – f7. Посадка – F8/f7. Обозначение на сборочном чертеже: H11 H7 F8 D 6 28 32 7 d1 f 7 f 7      Назначаем предельные отклонения:  Посадка наружного диаметра     0,025 0,025 0,050 H7 32 мм f 7      Посадка внутреннего диаметра   0,13 H11 28 мм d1    Посадка по ширине шлиц     0,035 0,013 0,013 0,028 F8 7 мм f 7     Определяем предельные размеры, заносим данные в таблицу 2. Таблица 2. Размерные характеристики деталей шлицевого соединения
