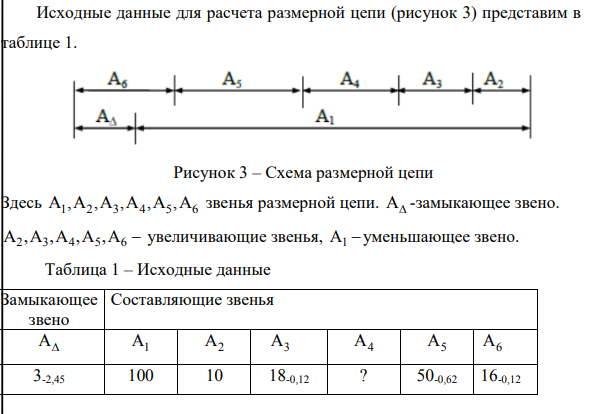

Исходные данные для расчета размерной цепи (рисунок 3) представим в таблице 1. Рисунок 3 – Схема размерной цепи Здесь A ,A ,A ,A ,A , 1 2 3 4 5 6 А звенья размерной цепи. A -замыкающее звено. А ,А ,A ,A ,А 2 3 4 5 6  увеличивающие звенья, А1 уменьшающее звено. Таблица 1 – Исходные данные Замыкающее звено Составляющие звенья A A1 А2 A3 A4 A5 A6 3-2,45 100 10 18-0,12 ? 50-0,62 16-0,12

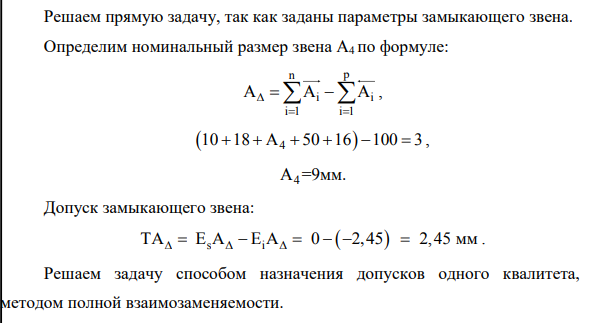

Решаем прямую задачу, так как заданы параметры замыкающего звена. Определим номинальный размер звена A4 по формуле: n р i i i 1 i 1 A A A        , 10 18 A 50 16 100 3       4  , A4=9мм. Допуск замыкающего звена: ТА E 0 2,45     sА   EiА     2,45 мм . Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. Определяем число единиц допуска k i i 1 m 1 k Бi i 1 ТА ТА a i                ,     2450 120 620 120 a 400,5 2,17 0,9 0,9        . Данное число единиц допуска соответствует 14 (а=400) квалитету. Назначаем допуски на составляющие звенья по 14 квалитету, также назначаем предельные отклонения кроме звена А4 . ТА1 = 0,330 мм (330 мкм). ТА2 = 0,330 мм (330мкм). Назначаем предельные отклонения на размеры звеньев: А1 = 100+0,87 мм, А2 = 10+0,36мм. Результаты расчетов сведем в таблицу 2. Таблица 2 – Результаты расчетов размерной цепи
