1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. (Решение → 477)
Заказ №39301

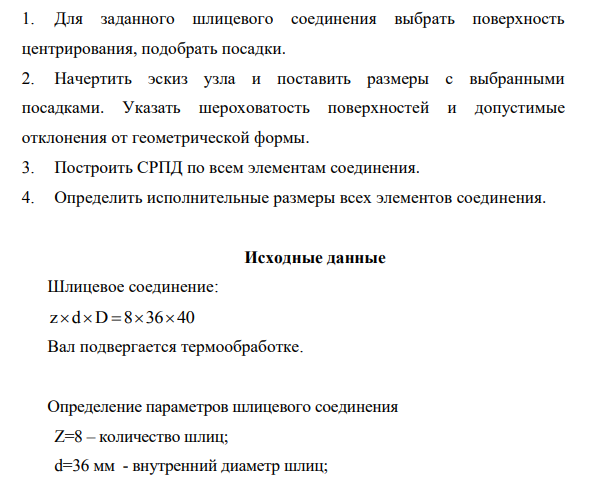

1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 3. Построить СРПД по всем элементам соединения. 4. Определить исполнительные размеры всех элементов соединения.

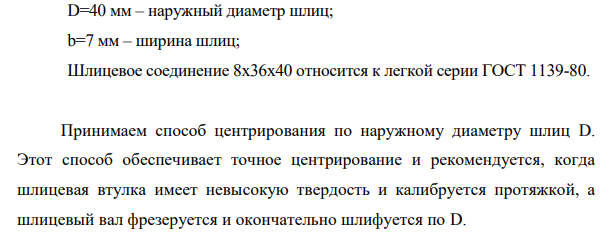

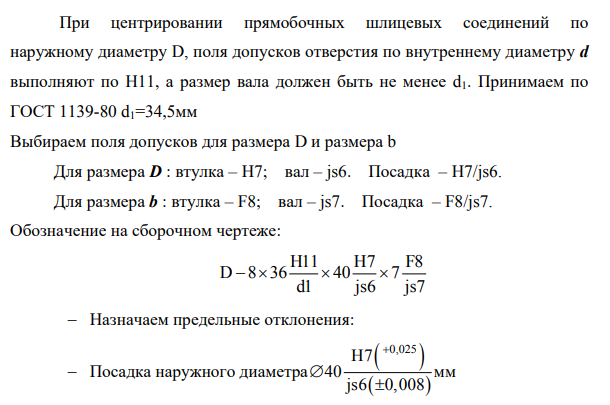

Исходные данные Шлицевое соединение: z d D 8 36 40 Вал подвергается термообработке. Определение параметров шлицевого соединения Z=8 – количество шлиц; d=36 мм - внутренний диаметр шлиц; D=40 мм – наружный диаметр шлиц; b=7 мм – ширина шлиц; Шлицевое соединение 8х36х40 относится к легкой серии ГОСТ 1139-80. Принимаем способ центрирования по наружному диаметру шлиц D. Этот способ обеспечивает точное центрирование и рекомендуется, когда шлицевая втулка имеет невысокую твердость и калибруется протяжкой, а шлицевый вал фрезеруется и окончательно шлифуется по D При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру d выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=34,5мм Выбираем поля допусков для размера D и размера b Для размера D : втулка – Н7; вал – js6. Посадка – H7/js6. Для размера b : втулка – F8; вал – js7. Посадка – F8/js7. Обозначение на сборочном чертеже: H11 H7 F8 D 8 36 40 7 d1 js6 js7
