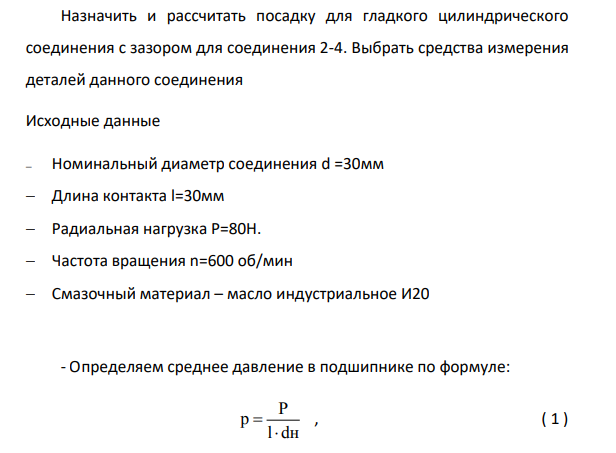

Назначить и рассчитать посадку для гладкого цилиндрического соединения с зазором для соединения 2-4. Выбрать средства измерения деталей данного соединения Исходные данные  Номинальный диаметр соединения d =30мм  Длина контакта l=30мм  Радиальная нагрузка Р=80Н.  Частота вращения n=600 об/мин  Смазочный материал – масло индустриальное И20

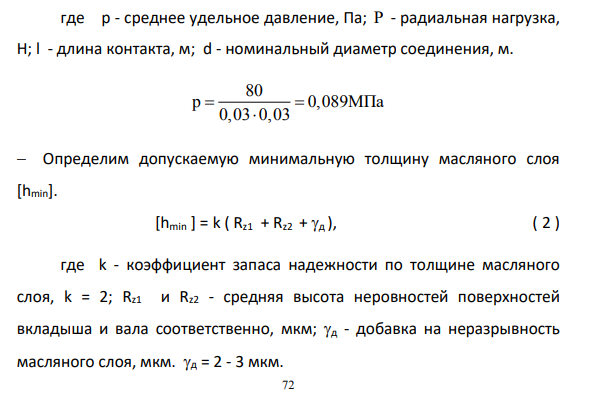

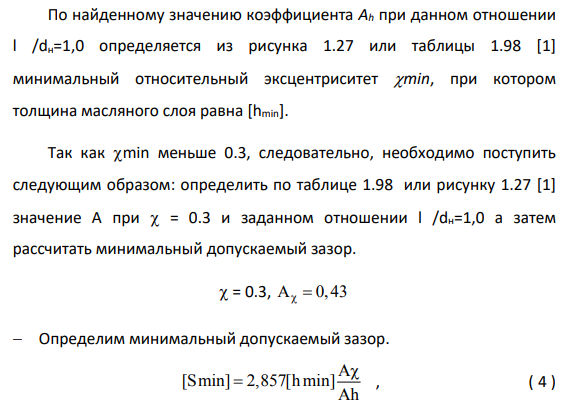

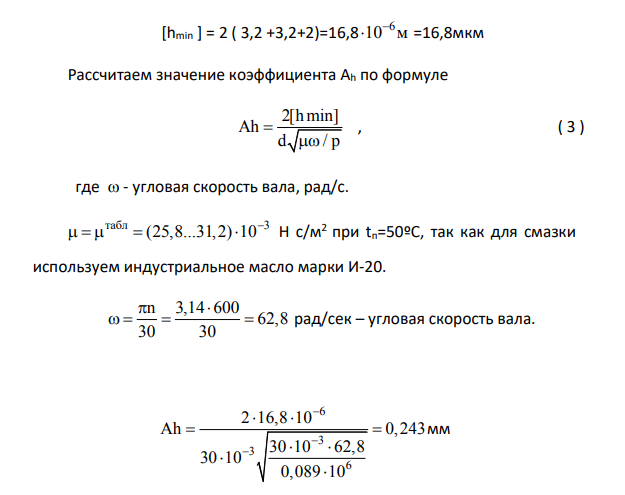

- Определяем среднее давление в подшипнике по формуле: Р p l dн   , ( 1 ) где p - среднее удельное давление, Па; Р - радиальная нагрузка, Н; l - длина контакта, м; d - номинальный диаметр соединения, м. 80 p 0,089МПа 0,03 0,03     Определим допускаемую минимальную толщину масляного слоя [hmin]. [hmin ] = k ( Rz1 + Rz2 + д ), ( 2 ) где k - коэффициент запаса надежности по толщине масляного слоя, k = 2; Rz1 и Rz2 - средняя высота неровностей поверхностей вкладыша и вала соответственно, мкм; д - добавка на неразрывность масляного слоя, мкм. д = 2 - 3 мкм. 73 [hmin ] = 2 ( 3,2 +3,2+2)=16,8 6 10 м   =16,8мкм Рассчитаем значение коэффициента Ah по формуле 2[h min] Ah d / p   , ( 3 ) где  - угловая скорость вала, рад/с. табл 3 (25,8...31,2) 10      Н с/м2 при tп=50ºС, так как для смазки используем индустриальное масло марки И-20. n 3,14 600 62,8 30 30       рад/сек – угловая скорость вала. 6 3 3 6 2 16,8 10 Ah 0,243 30 10 62,8 30 10 0,089 10            мм По найденному значению коэффициента Ah при данном отношении l /dн=1,0 определяется из рисунка 1.27 или таблицы 1.98 [1] минимальный относительный эксцентриситет min, при котором толщина масляного слоя равна [hmin].
