Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 14. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. (Решение → 463)
Заказ №39301

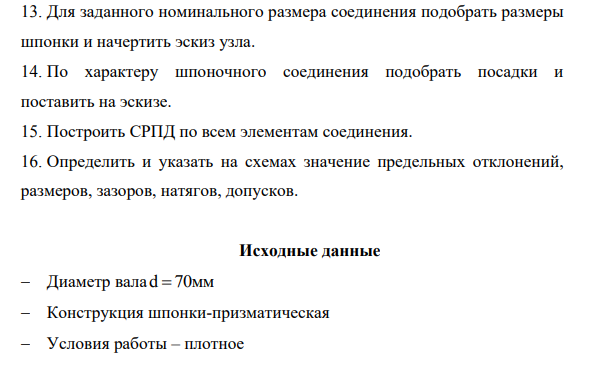

Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 14. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 15. Построить СРПД по всем элементам соединения. 16. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные Диаметр вала d 70 мм Конструкция шпонки-призматическая Условия работы – плотное

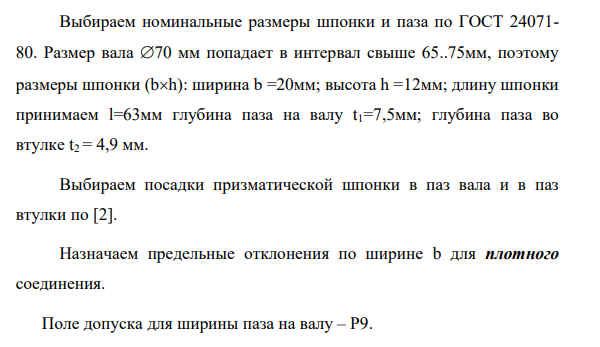

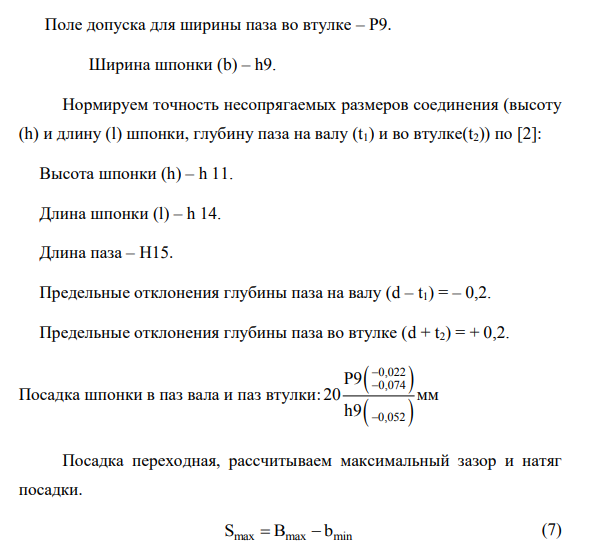

Выбираем номинальные размеры шпонки и паза по ГОСТ 24071- 80. Размер вала 70 мм попадает в интервал свыше 65..75мм, поэтому размеры шпонки (bh): ширина b =20мм; высота h =12мм; длину шпонки принимаем l=63мм глубина паза на валу t1=7,5мм; глубина паза во втулке t2 = 4,9 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для плотного соединения. Поле допуска для ширины паза на валу – Р9. Поле допуска для ширины паза во втулке – Р9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2. Посадка шпонки в паз вала и паз втулки: 0,022 0,074 0,052
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 17. Определить в какой системе выполнены соединения.
- Назначить комплекс контролируемых параметров зубчатого колеса 1 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=3мм Число зубьев колеса z=22
- Рассчитать калибр для детали 2 соединения 2-4 Определение исполнительных размеров калибра-скобы для контроля вала Ø30с6.
- Расчет размерной цепи Исходные данные: размер замыкающего звена (исходного) 0,5 А 3 мм ; Номинальные линейные размеры звеньев: А1 = 10 мм, А2 =20 мм, А3 = 5 мм, А4 = 16 мм, А5 = 5 мм, А6 = 7 мм, А7 = 21 мм, А8 = 65 мм, А9 = 22 мм
- Рассчитать посадки шлицевого соединения 2-5. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 60 2,5 22 с эвольвентным профилем, номинальным диаметром D=60мм, модулем m=2,5мм
- Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 44 мм Конструкция шпонки-призматическая
- Назначить и рассчитать посадку для гладкого цилиндрического соединения с зазором для соединения 2-4. Выбрать средства измерения деталей данного соединения Исходные данные Номинальный диаметр соединения d =30мм Длина контакта l=30мм
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 18. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 22. Определить в какой системе выполнены соединения.
- Произведено 10 измерений сопротивления резистора Номер измерения Сопротивление, кОм 1 0,5 2 0,6 3 0,5 4 0,8 5 0,9 6 0,7 7 0,5 8 0,4 9 0,3 10 0,2 Предполагая закон распределения полученных результатов нормальным, определить доверительный интервал истинного значения сопротивления резистора с доверительной вероятностью Р=0,95.
- Результаты измерений диаметра диска соответствуют: 48,4; 48,6; 48,8; 48,7; 47,9; 47,8; 48мм. Чему равна площадь диска? Ответ записать в стандартной форме с учетом правил округления абсолютной и относительной погрешностей.
- После округления получены следующие результаты измерений: А=(12,8±0,2)с; В=(24,6±0,5)мм; С=(154±6)г. Чему равны относительные погрешности в данных результатах? Какие физические величины представляют А, В, С?
- При многократном измерении длины L получены значения в миллиметрах: 29,2; 29,0; 29,4; 28,7; 29,3; 28,9;29,2. Укажите доверительные границы истинного значения длины с вероятностью 0,98 (tp=3,143)
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 14. Начертить эскиз узла и поставить размеры с выбранными посадками.
