Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 22. Определить в какой системе выполнены соединения. (Решение → 457)

Заказ №39301

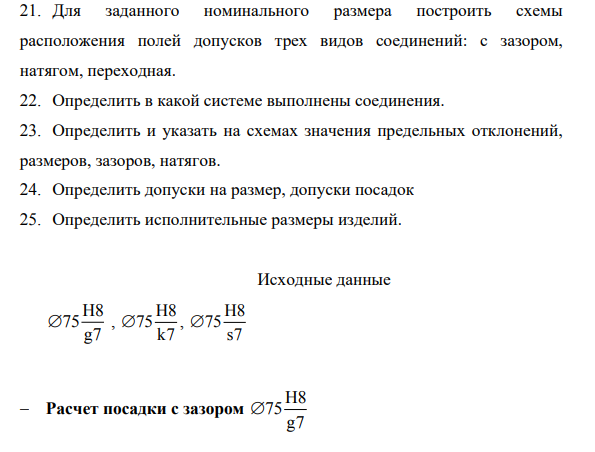

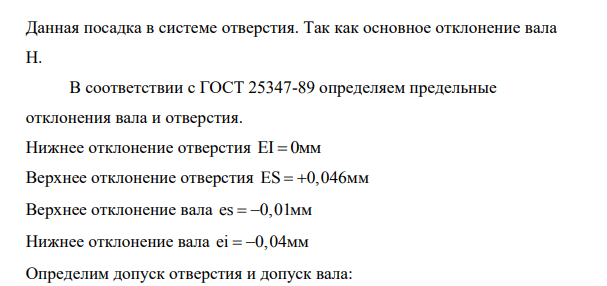

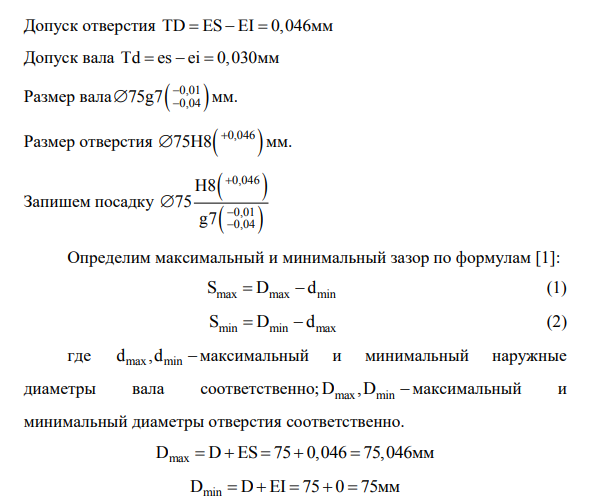

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 22. Определить в какой системе выполнены соединения. 23. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 24. Определить допуски на размер, допуски посадок 25. Определить исполнительные размеры изделий. Исходные данные H8 75 g7  , H8 75 k7  , H8 75 s7   Расчет посадки с зазором H8 75 g7  Данная посадка в системе отверстия. Так как основное отклонение вала Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  мм Верхнее отклонение отверстия ES 0,046   мм Верхнее отклонение вала es 0,01   мм Нижнее отклонение вала ei 0,04   мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,046    мм Допуск вала Td es ei 0,030    мм Размер вала   0,01 0,04 75g7    мм. Размер отверстия   0,046 75H8   мм. Запишем посадку   

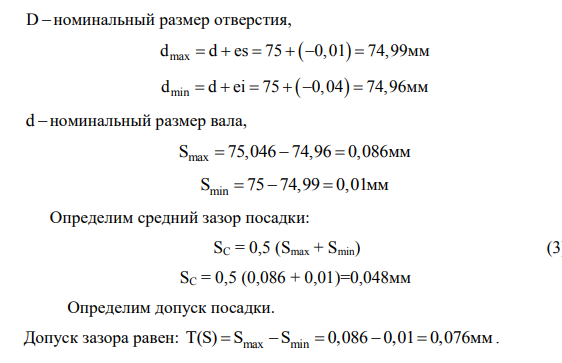

Определим максимальный и минимальный зазор по формулам [1]: S D d max max min   (1) S D d min min max   (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 75 0,046 75,046 max      мм D D EI 75 0 75 min      мм D номинальный размер отверстия, d d es 75 0,01 74,99 max         мм d d ei 75 0,04 74,96 min         мм d номинальный размер вала, S 75,046 74,96 0,086 max    мм S 75 74,99 0,01 min    мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,086 + 0,01)=0,048мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,086 0,01 0,076мм      max min .
