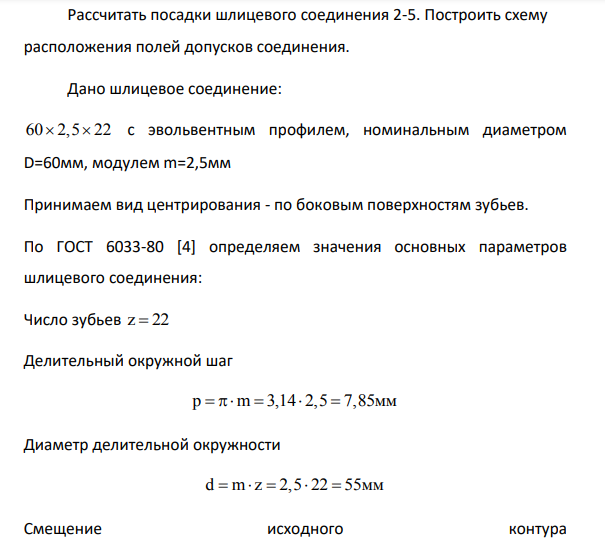

Рассчитать посадки шлицевого соединения 2-5. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 60 2,5 22   с эвольвентным профилем, номинальным диаметром D=60мм, модулем m=2,5мм

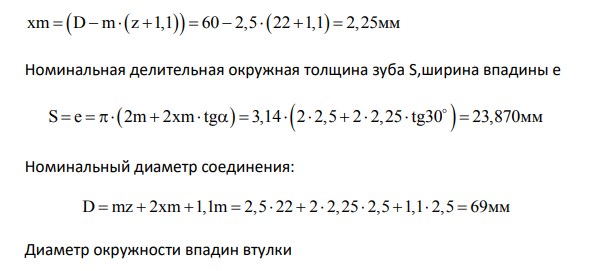

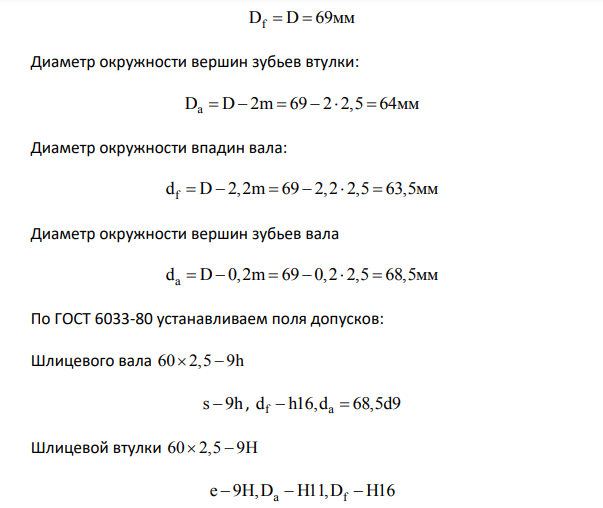

Принимаем вид центрирования - по боковым поверхностям зубьев. По ГОСТ 6033-80 [4] определяем значения основных параметров шлицевого соединения: Число зубьев z 22  Делительный окружной шаг p m 3,14 2,5 7,85      мм Диаметр делительной окружности d m z 2,5 22 55      мм Смещение исходного контура xm D m z 1,1 60 2,5 22 1,1 2,25               мм Номинальная делительная окружная толщина зуба S,ширина впадины е S e 2m 2xm tg 3,14 2 2,5 2 2,25 tg30 23,870                  мм Номинальный диаметр соединения: D mz 2xm 1,1m 2,5 22 2 2,25 2,5 1,1 2,5 69            мм Диаметр окружности впадин втулки D D 69 f   мм Диаметр окружности вершин зубьев втулки: D D 2m 69 2 2,5 64 a       мм Диаметр окружности впадин вала: f d D 2,2m 69 2,2 2,5 63,5       мм Диаметр окружности вершин зубьев вала a d D 0,2m 69 0,2 2,5 68,5       мм По ГОСТ 6033-80 устанавливаем поля допусков: Шлицевого вала 60 2,5 9h  s 9h  , f a d h16,d 68,5d9   Шлицевой втулки 60 2,5 9H   a f e 9H,D H11,D H16    По ГОСТ 25346-89 устанавливаем значения основных отклонений и допусков размеров вала f a d 63,5h16;d 68,5d9   и втулки D 64H11,D 69H16 a f   . Вала a f d 100      мкм,Td 74мкм;h 0,Td 1900мкм Втулки H 0,TD 1900     f a мкм;H 0,TD 190мкм По ГОСТ 6033-80 устанавливаем значения основных отклонений и допусков толщины зуба и ширины впадины втулки: Толщины зуба S 23,870 9h 0,T 80     S мкм T 50 S  мкм Ширины впадины е e 23,870 9H 0,T 80      мкм, T 50 е  мкм
