Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 6. Начертить эскиз узла и поставить размеры с выбранными посадками. (Решение → 474)

Заказ №39301

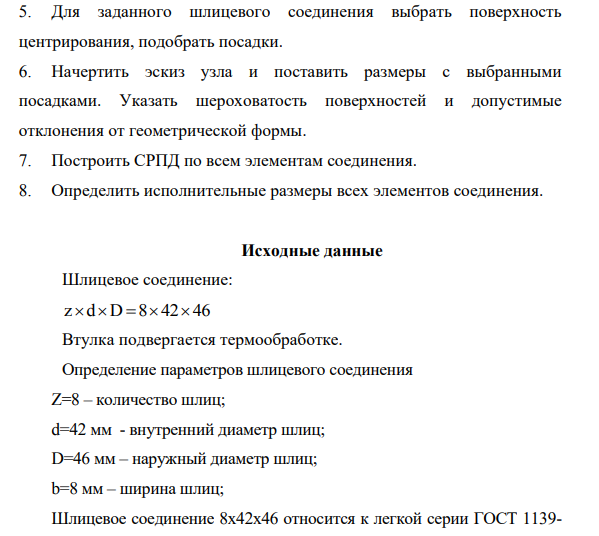

Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 6. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 7. Построить СРПД по всем элементам соединения. 8. Определить исполнительные размеры всех элементов соединения. Исходные данные Шлицевое соединение: z d D 8 42 46      Втулка подвергается термообработке. Определение параметров шлицевого соединения Z=8 – количество шлиц; d=42 мм - внутренний диаметр шлиц; D=46 мм – наружный диаметр шлиц; b=8 мм – ширина шлиц; Шлицевое соединение 8х42х46 относится к легкой серии ГОСТ 1139- 80

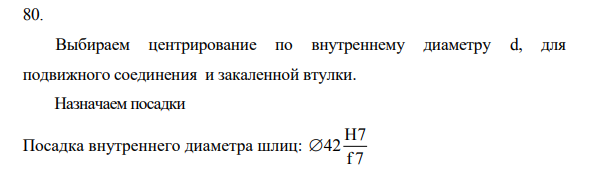

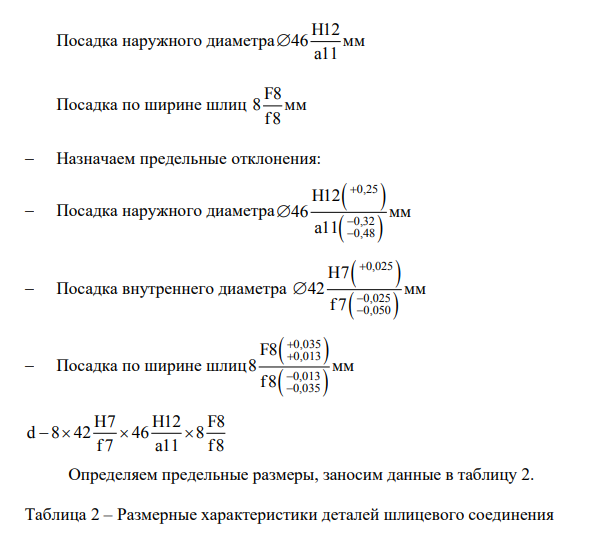

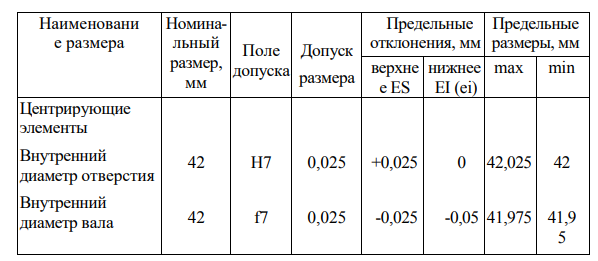

Выбираем центрирование по внутреннему диаметру d, для подвижного соединения и закаленной втулки. Назначаем посадки Посадка внутреннего диаметра шлиц: H7 42 f7 Посадка наружного диаметра H12 46 мм a11  Посадка по ширине шлиц F8 8 мм f8  Назначаем предельные отклонения:  Посадка наружного диаметра     0,25 0,32 0,48 H12 46 мм a11      Посадка внутреннего диаметра     0,025 0,025 0,050 H7 42 мм f 7      Посадка по ширине шлиц     0,035 0,013 0,013 0,035 F8 8 мм f 8     H7 H12 F8 d 8 42 46 8 f 7 a11 f8     Определяем предельные размеры, заносим данные в таблицу 2. Таблица 2 – Размерные характеристики деталей шлицевого соединения Наименовани е размера Номинальный размер, мм Поле допуска Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхне е ES (es) нижнее EI (ei) max min Центрирующие элементы Внутренний диаметр отверстия Внутренний диаметр вала 42 42 H7 f7 0,025 0,025 +0,025 -0,025 0 -0,05 42,025 41,975 42 41,9 5
