Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 7. Определить в какой системе выполнены соединения. (Решение → 476)
Заказ №39301

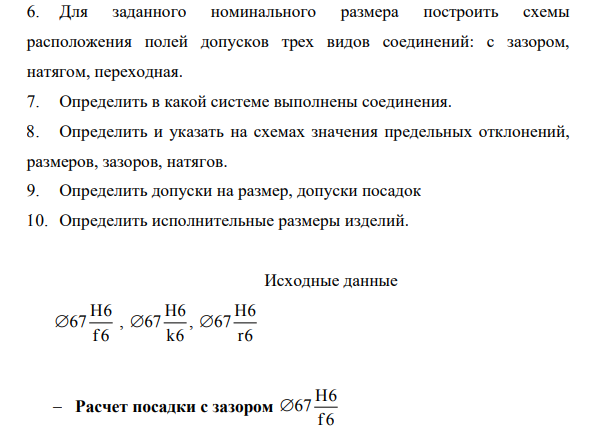

6. Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 7. Определить в какой системе выполнены соединения. 8. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 9. Определить допуски на размер, допуски посадок 10. Определить исполнительные размеры изделий. Исходные данные H6 67 f6 , H6 67 k6 , H6 67 r6 Расчет посадки с зазором H6 67 f6

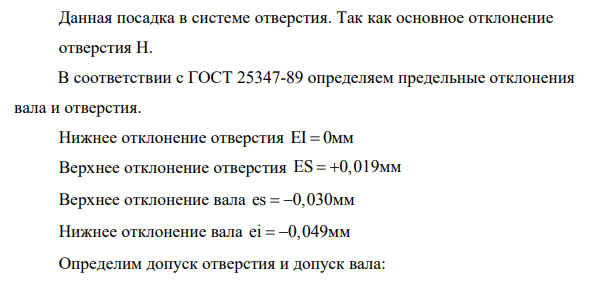

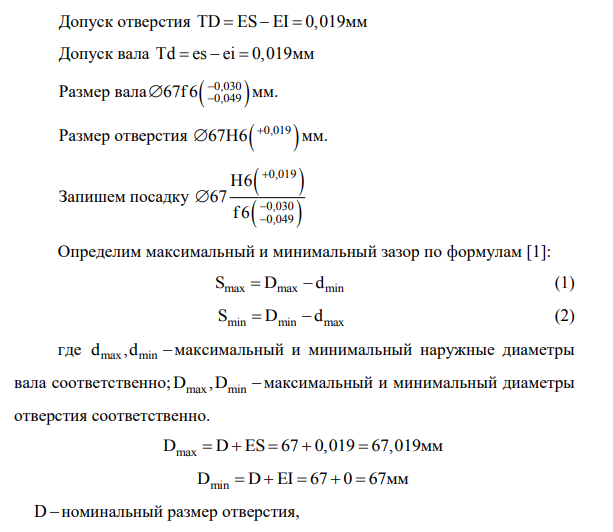

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0 мм Верхнее отклонение отверстия ES 0,019 мм Верхнее отклонение вала es 0,030 мм Нижнее отклонение вала ei 0,049 мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,019 мм Допуск вала Td es ei 0,019 мм Размер вала 0,030 0,049 67f 6 мм. Размер отверстия 0,019 67H6 мм. Запишем посадку 0,019 0,030 0,049 H6 67 f 6 Определим максимальный и минимальный зазор по формулам [1]: S D d max max min (1) S D d min min max (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 67 0,019 67,019 max мм D D EI 67 0 67 min мм D номинальный размер отверстия, d d es 67 0,030 66,97 max мм d d ei 67 0,049 66,951 min мм d номинальный размер вала, S 67,019 66,951 0,068 max мм S 67 66,97 0,030 min мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,068 + 0,030)=0,049мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,068 0,030 0,038мм max min . Проверка T S TD Td 0,019 0,019 0,038 мм.
