Определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги), допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов. (Решение → 482)

Заказ №39301

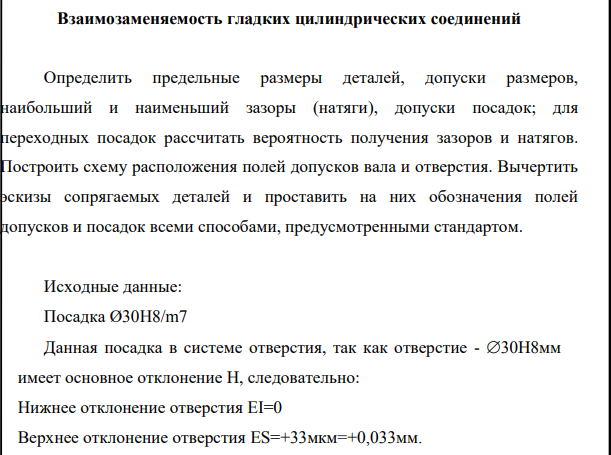

Определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги), допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов. Построить схему расположения полей допусков вала и отверстия. Вычертить эскизы сопрягаемых деталей и проставить на них обозначения полей допусков и посадок всеми способами, предусмотренными стандартом. Исходные данные: Посадка Ø30H8/m7

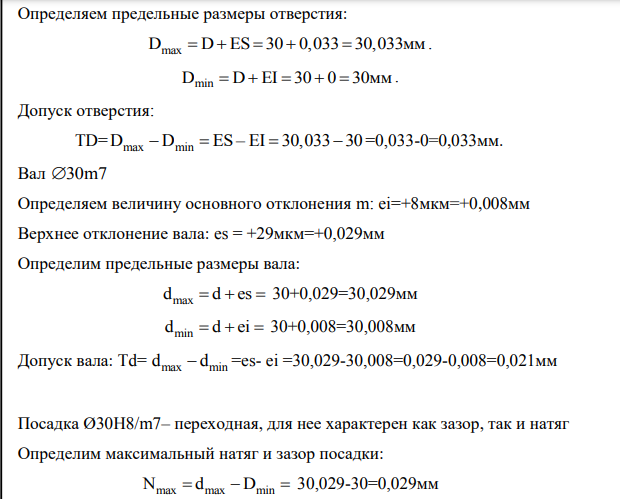

Данная посадка в системе отверстия, так как отверстие - 30Н8мм имеет основное отклонение Н, следовательно: Нижнее отклонение отверстия EI=0 Верхнее отклонение отверстия ES=+33мкм=+0,033мм. Определяем предельные размеры отверстия: D D ES 30 0,033 30,033 max      мм. D D EI 30 0 30 min      мм. Допуск отверстия: TD=D D 30,033 0 max min    ES – EI  3 =0,033-0=0,033мм. Вал 30m7 Определяем величину основного отклонения m: ei=+8мкм=+0,008мм Верхнее отклонение вала: es = +29мкм=+0,029мм Определим предельные размеры вала: max d d es    30+0,029=30,029мм min d d ei    30+0,008=30,008мм Допуск вала: Td= max min d d  =es- ei =30,029-30,008=0,029-0,008=0,021мм
