Исходные данные для расчета размерной цепи представим в таблице 5. Таблица 5 – Исходные данные Замыкаю щее звено Составляющие звенья A A1 А2 A3 A4 A5 0 +0,5 90 20 20 12 142 (Решение → 448)
Заказ №39301

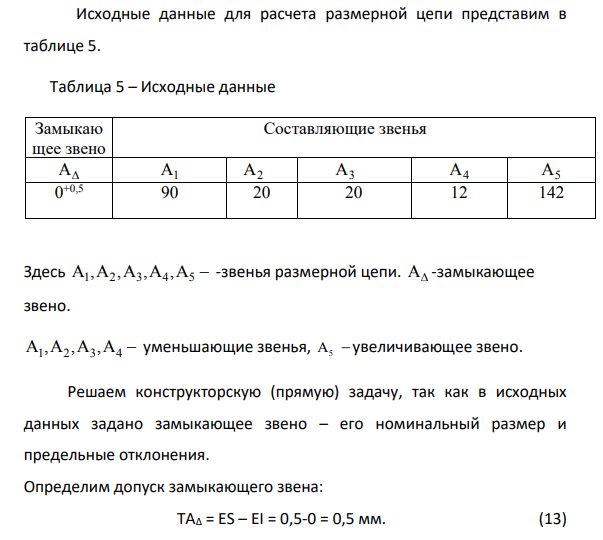

Исходные данные для расчета размерной цепи представим в таблице 5. Таблица 5 – Исходные данные Замыкаю щее звено Составляющие звенья A A1 А2 A3 A4 A5 0 +0,5 90 20 20 12 142

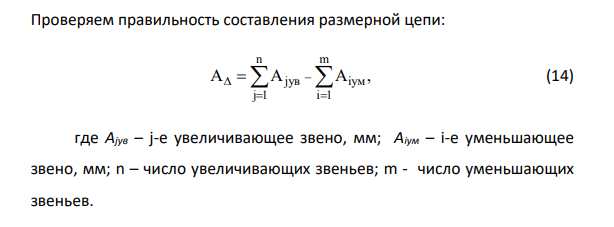

Здесь A ,A ,A ,A , 1 2 3 4 5 А -звенья размерной цепи. A -замыкающее звено. A ,A ,A ,A 1 2 3 4 уменьшающие звенья, А5 увеличивающее звено. Решаем конструкторскую (прямую) задачу, так как в исходных данных задано замыкающее звено – его номинальный размер и предельные отклонения. Определим допуск замыкающего звена: ТАΔ = ES – EI = 0,5-0 = 0,5 мм. (13) Проверяем правильность составления размерной цепи: n m jув iум j 1 i 1 А А А , (14) где Аjув – j-е увеличивающее звено, мм; Аiум – i-е уменьшающее звено, мм; n – число увеличивающих звеньев; m - число уменьшающих звеньев. А 142 90 20 20 12 0мм . Предельные размеры исходного звена: А А 0 0,5 max EsА 0,5 мм. А А 0 0 0 min EiА мм. Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. Определяем число единиц допуска m 1 k Аi i 1 ТА a i



- Рассчитать посадки шлицевого соединения 11-16. Построить схему расположения полей допусков соединения. Дано шлицевое соединение: 8×36×40×7.
- Рассчитать посадки шпоночного соединения: 16-17. Построить схему расположения полей допусков соединения. Диаметр вала под шпонку d 55 мм Размер вала 55 мм попадает в интервал свыше 50..58мм, Определяем основные размеры шпоночного соединения: ширина шпонки (b) – 16 мм; высота шпонки (h) - 10 мм; глубина паза на валу (t1) – 6,0 мм; глубина паза во втулке (t2) – 4,3 мм;
- Назначить и рассчитать посадку для гладкого цилиндрического соединения с зазором для соединения 5-10. Выбрать средства измерения деталей данного соединения Исходные данные Номинальный диаметр соединения d =95мм Длина контакта l=140мм Радиальная нагрузка Fr=420Н
- Общие сведения о широкоуниверсальном фрезерном станке 6М81Ш 6 – Фрезерные М – Модификация 8 – тип станка –консольный 1 – основной параметр станка – размеры стола станка 250×1000, мм. Ш – широкоуниверсальный
- Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 22. Начертить эскиз узла и поставить размеры с выбранными посадками.
- Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла. 22. По характеру шпоночного соединения подобрать посадки и поставить на эскизе.
- Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 27. Определить в какой системе выполнены соединения. Исходные данные H7 78 f8 , H7 78 js7 , H7 78 u7 Расчет посадки с зазором H7 78 f8
- Рассчитать калибр для детали 4 соединения 4-7 Определение исполнительных размеров калибра-скобы для контроля вала Ø47x7.
- Расчет размерной цепи Исходные данные: Номинальные размеры звеньев цепи: Б 170мм 1 , Б 29 2 мм, Б 32 3 мм, Б 29 4 мм, Б 81 5 мм, Б 0,5..1,5 мм.
- Рассчитать посадки шлицевого соединения 6×23×26×6. Построить схему расположения полей допусков соединения. Параметры соединения (z x d x D): 6x23x26. Размер b =6 мм. Шлицы легкой серии.
- Рассчитать посадки шпоночного соединения: 7-10. Построить схему расположения полей допусков соединения. Исходные данные Диаметр вала d 50 мм Конструкция шпонки-призматическая
- Назначить и рассчитать посадку для гладкого цилиндрического соединения с натягом для соединения 4 – 7. Выбрать средства измерения деталей данного соединения Исходные данные Крутящий момент Мкр =60 H· м. Размеры соединения: D=47мм; d1=38мм; d2=80мм; l=25мм.
- Назначить комплекс контролируемых параметров зубчатого колеса 2 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=2,0мм Число зубьев колеса z=75
- Рассчитать калибр для детали 5 соединения 5-10. Определим размеры калибра – пробки для отверстия диаметром 95 мм, с полем допуска Н6.
