Назначить и рассчитать посадку для гладкого цилиндрического соединения с натягом для соединения 4 – 7. Выбрать средства измерения деталей данного соединения Исходные данные Крутящий момент Мкр =60 H· м. Размеры соединения: D=47мм; d1=38мм; d2=80мм; l=25мм. (Решение → 445)

Заказ №39301

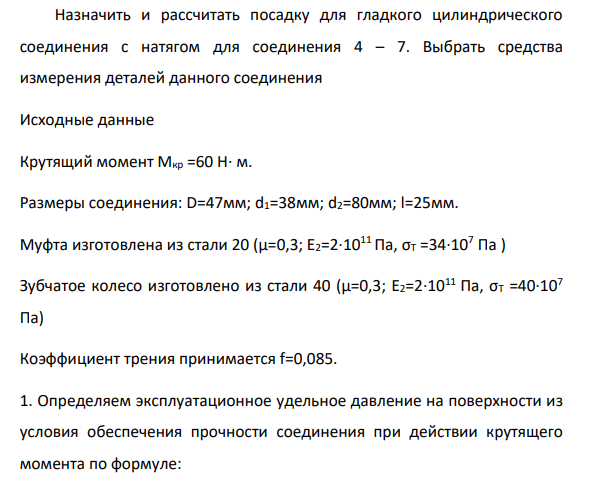

Назначить и рассчитать посадку для гладкого цилиндрического соединения с натягом для соединения 4 – 7. Выбрать средства измерения деталей данного соединения Исходные данные Крутящий момент Мкр =60 H· м. Размеры соединения: D=47мм; d1=38мм; d2=80мм; l=25мм. Муфта изготовлена из стали 20 (μ=0,3; E2=2·1011 Па, σT =34·107 Па ) Зубчатое колесо изготовлено из стали 40 (μ=0,3; E2=2·1011 Па, σT =40·107 Па)

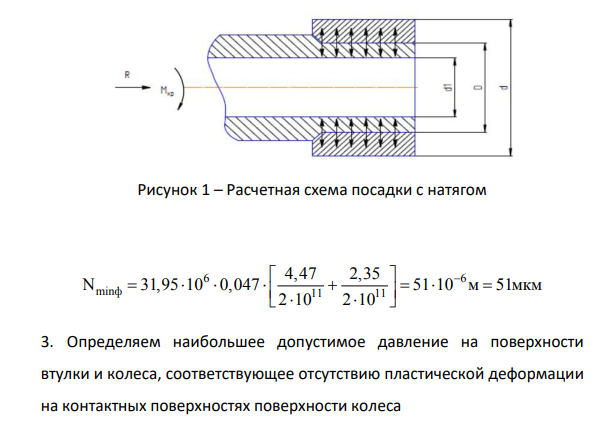

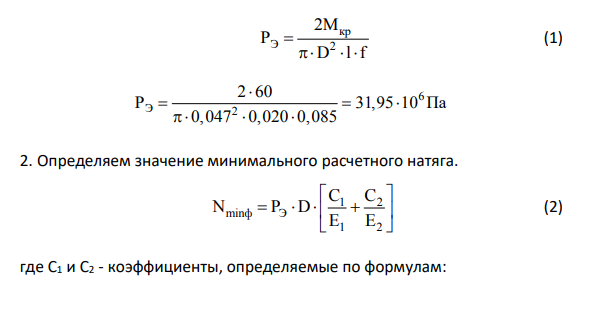

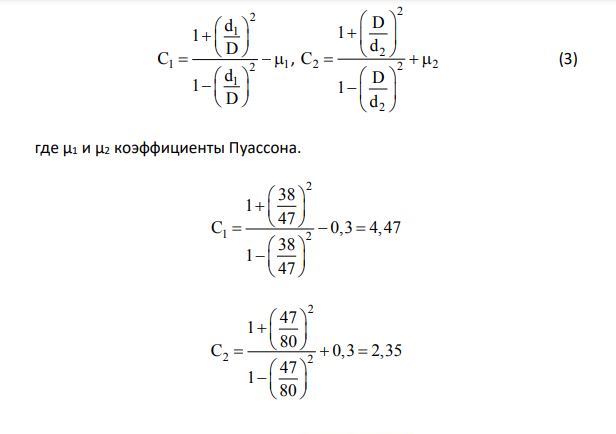

Коэффициент трения принимается f=0,085. 1. Определяем эксплуатационное удельное давление на поверхности из условия обеспечения прочности соединения при действии крутящего момента по формуле: кр Э 2 2М Р D l f     (1) Э 2 2 60 Р 0,047 0,020 0,085        6 31,95 10  Па 2. Определяем значение минимального расчетного натяга. 1 2 minф Э 1 2 C C N P D E E           (2) где С1 и С2 - коэффициенты, определяемые по формулам: 1 D C d 1 D                  , 2 2 2 2 2 2 D 1 d C D 1 d                  (3) где μ1 и μ2 коэффициенты Пуассона. 2 1 2 38 1 47 C 0,3 4,47 38 1 47                  2 2 2 47 1 80 C 0,3 2,35 47 1 80                  Рисунок 1 – Расчетная схема посадки с натягом 6 6 minф 11 11 4,47 2,35 N 31,95 10 0,047 51 10 м 51мкм 2 10 2 10                  3. Определяем наибольшее допустимое давление на поверхности втулки и колеса, соответствующее отсутствию пластической деформации на контактных поверхностях поверхности колеса
