Назначить комплекс контролируемых параметров зубчатого колеса 7 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=2,25мм Число зубьев колеса z=35 (Решение → 440)

Заказ №39301

Назначить комплекс контролируемых параметров зубчатого колеса 7 и выбрать средства контроля Исходные данные: Модуль зубчатого колеса m=2,25мм Число зубьев колеса z=35

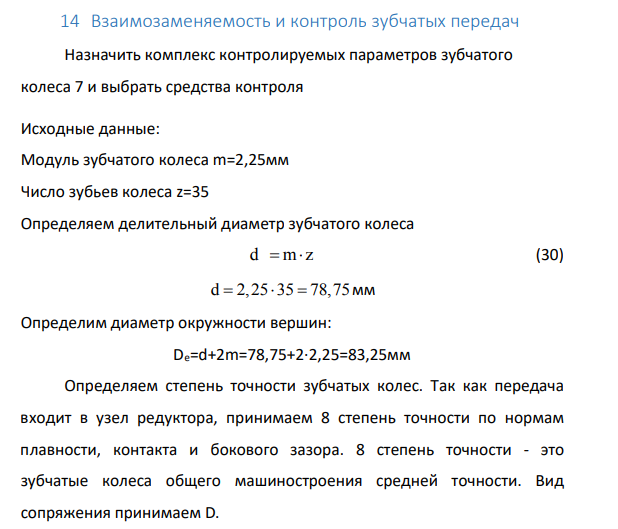

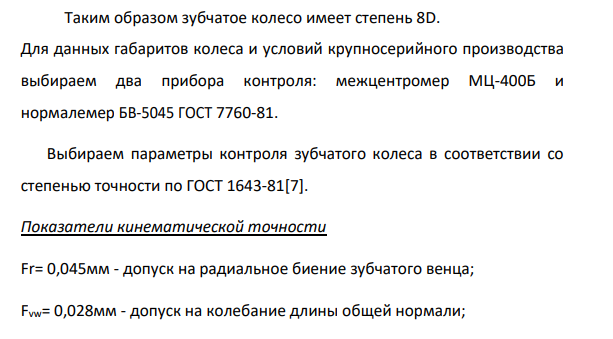

Определяем делительный диаметр зубчатого колеса d m z   (30) d 2,25 35 78,75    мм Определим диаметр окружности вершин: Dе=d+2m=78,75+2·2,25=83,25мм Определяем степень точности зубчатых колес. Так как передача входит в узел редуктора, принимаем 8 степень точности по нормам плавности, контакта и бокового зазора. 8 степень точности - это зубчатые колеса общего машиностроения средней точности. Вид сопряжения принимаем D. Таким образом зубчатое колесо имеет степень 8D. Для данных габаритов колеса и условий крупносерийного производства выбираем два прибора контроля: межцентромер МЦ-400Б и нормалемер БВ-5045 ГОСТ 7760-81. Выбираем параметры контроля зубчатого колеса в соответствии со степенью точности по ГОСТ 1643-81[7]. Показатели кинематической точности Fr= 0,045мм - допуск на радиальное биение зубчатого венца; Fvw= 0,028мм - допуск на колебание длины общей нормали;
