Рассчитать и подобрать посадки для соединения внутреннего кольца подшипника с валом и наружного кольца с корпусом редуктора, считая нагружение внутреннего кольца циркуляционным, а наружного – местным. 2. Рассчитать интенсивность нагружения и подобрать посадки для внутреннего и наружного колец. (Решение → 431)
Заказ №39301

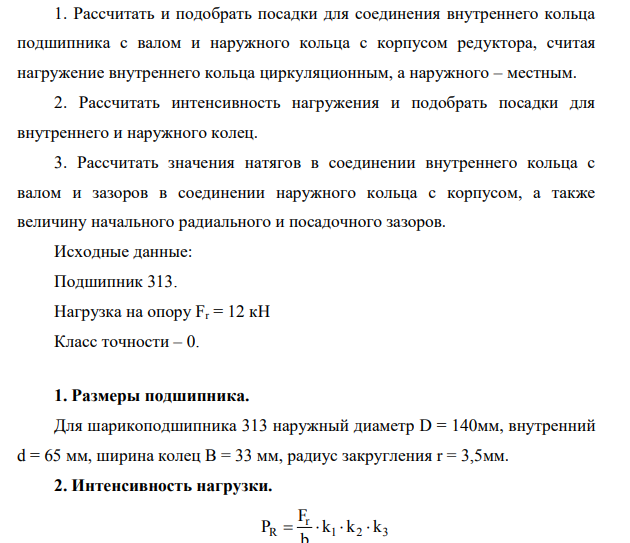

Рассчитать и подобрать посадки для соединения внутреннего кольца подшипника с валом и наружного кольца с корпусом редуктора, считая нагружение внутреннего кольца циркуляционным, а наружного – местным. 2. Рассчитать интенсивность нагружения и подобрать посадки для внутреннего и наружного колец. 3. Рассчитать значения натягов в соединении внутреннего кольца с валом и зазоров в соединении наружного кольца с корпусом, а также величину начального радиального и посадочного зазоров. Исходные данные: Подшипник 313. Нагрузка на опору Fr = 12 кН Класс точности – 0.

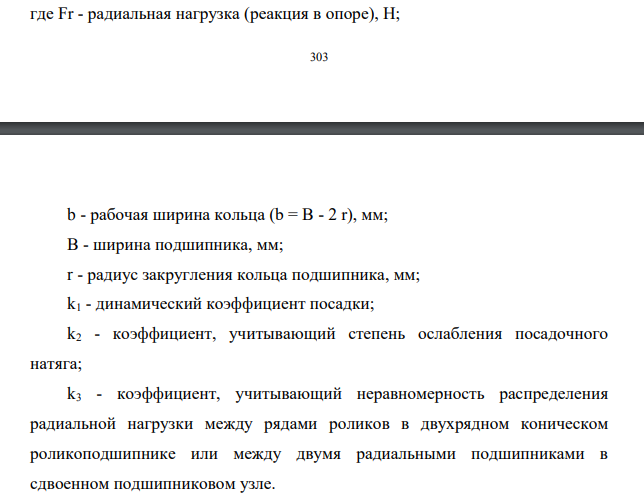

1. Размеры подшипника. Для шарикоподшипника 313 наружный диаметр D = 140мм, внутренний d = 65 мм, ширина колец В = 33 мм, радиус закругления r = 3,5мм. 2. Интенсивность нагрузки. r R 1 2 3 F P k k k b где Fr - радиальная нагрузка (реакция в опоре), Н; 304 b - рабочая ширина кольца (b = B - 2 r), мм; В - ширина подшипника, мм; r - радиус закругления кольца подшипника, мм; k1 - динамический коэффициент посадки; k2 - коэффициент, учитывающий степень ослабления посадочного натяга; k3 - коэффициент, учитывающий неравномерность распределения радиальной нагрузки между рядами роликов в двухрядном коническом роликоподшипнике или между двумя радиальными подшипниками в сдвоенном подшипниковом узле. Рабочая ширина подшипника b = 33 - 2 · 3,5 = 26 мм. Динамический коэффициент k1 = 1, так как нагрузка спокойная; коэффициент ослабления посадки k2 = 1, поскольку вал сплошной; коэффициент k3 = 1, так как подшипник однорядный. R 12000 P 1 1 1 461,5Н / мм
