Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. (Решение → 304)
Заказ №39301

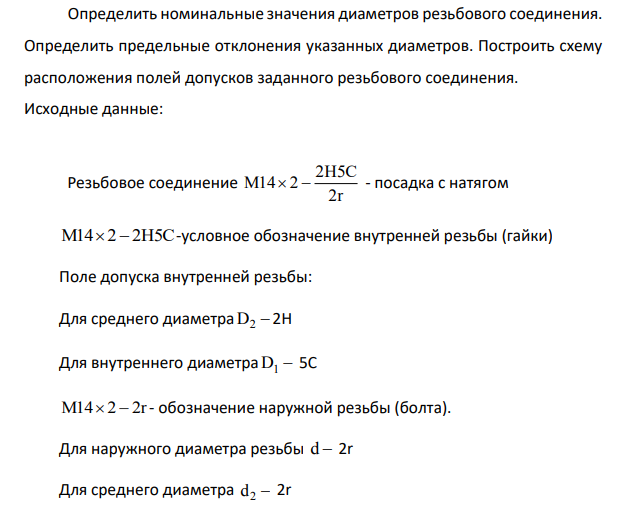

Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные: Резьбовое соединение 2Н5С M14 2 2r - посадка с натягом

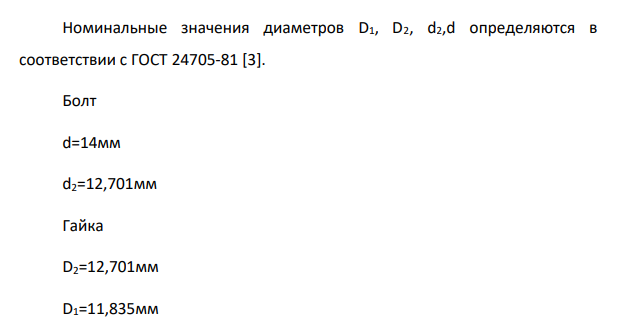

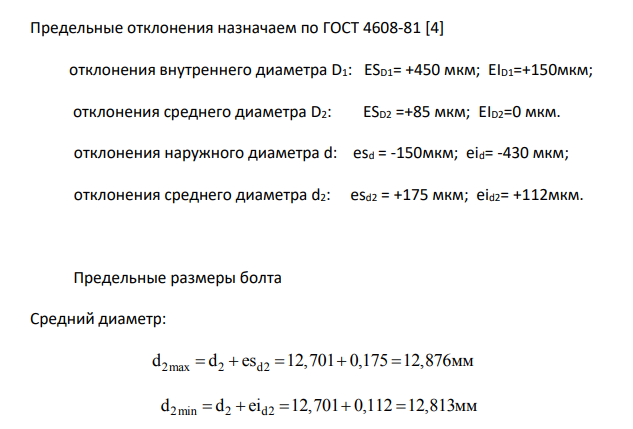

M14 2 2 Н5С-условное обозначение внутренней резьбы (гайки) Поле допуска внутренней резьбы: Для среднего диаметра D2 2Н Для внутреннего диаметра D1 5С M14 2 2r - обозначение наружной резьбы (болта). Для наружного диаметра резьбы d 2r Для среднего диаметра 2 d 2r Номинальные значения диаметров D1, D2, d2,d определяются в соответствии с ГОСТ 24705-81 [3]. Болт d=14мм d2=12,701мм Гайка D2=12,701мм D1=11,835мм 235 Предельные отклонения назначаем по ГОСТ 4608-81 [4] отклонения внутреннего диаметра D1: ESD1= +450 мкм; EID1=+150мкм; отклонения среднего диаметра D2: ESD2 =+85 мкм; EID2=0 мкм. отклонения наружного диаметра d: esd = -150мкм; eid= -430 мкм; отклонения среднего диаметра d2: esd2 = +175 мкм; eid2= +112мкм. Предельные размеры болта Средний диаметр: 2max 2 d2 d d es 12,701 0,175 12,876 мм 2min 2 d2 d d ei 12,701 0,112 12,813 мм Наружный диаметр: d d es 14 0,150 13,850 max d мм d d ei 14 0,430 13,570 min d мм Предельные размеры гайки Средний диаметр: D D ES 12,701 0,085 12,786 2max 2 D2 мм D D EI 12,701 0 12,701 2min 2 D2 мм Внутренний диаметр: D D ES 11,835 0,450 12,285 1max 1 D1 мм D D EI 11,835 0.150 11,985 1min 1 D1 мм
