Чтение чертежа детали (Решение → 299)
Заказ №39301

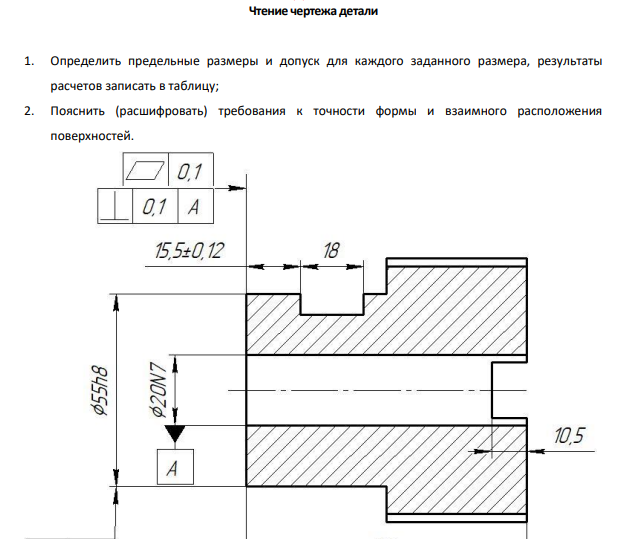

Определить предельные размеры и допуск для каждого заданного размера, результаты расчетов записать в таблицу; 2. Пояснить (расшифровать) требования к точности формы и взаимного расположения поверхностей.

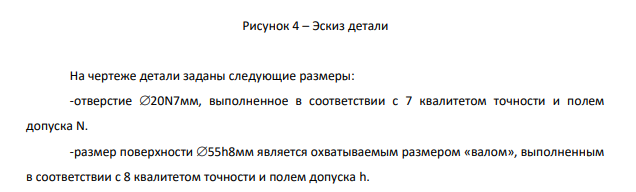

На чертеже детали заданы следующие размеры: -отверстие 20N7мм, выполненное в соответствии с 7 квалитетом точности и полем допуска N. -размер поверхности 55h8мм является охватываемым размером «валом», выполненным в соответствии с 8 квалитетом точности и полем допуска h. -размер поверхности 15,5±0,12мм имеет нестандартный допуск, нестандартные предельные отклонения.
- Расшифруйте условное обозначение данного соединения: 253 D – 6×11×14H7/g6×3D9/f7 Задано прямобочное шлицевое соединение. Вид центрирования – по наружному диаметру шлиц, так как в начале обозначения шлиц стоит буква D.
- Расшифруйте условное обозначение данного соединения: M60×4 – 4H5Н/4h Резьбовое соединение, резьба метрическая, с номинальным диаметром D=60мм, Шаг резьбы по ГОСТ 8724-81 Р=4мм.
- Расчет гладких соединений Для заданных соединений выполнить расчет посадок, построить схемы полей допусков, результаты расчетов записать в таблицу. Порядок выполнения задания:
- Методы нормирования
- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров.
- С помощью таблиц ЕСДП определить предельные размеры и величины допусков всех размеров деталей, указанных на чертежах. Неуказанные предельные размеры определяются по Н14, h14, ± IT/2 На рисунке 1 представим исходные данные
- Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные
- Гладкое цилиндрическое соединение 1. Расшифровать условное обозначение заданного соединения. 2. Определить значения основных отклонений и допусков.
- Точность формы поверхности. Шероховатость поверхности. 1. Выполнить эскиз детали. 2. Указать на эскизе предусмотренное в задаче отклонение формы или взаиморасположения.
- Задано: номинальный размер – 11,2 мм; основные отклонения – ЕI=+50мкм=+0,05 мм; величина допуска – 27 мкм = 0,027 мм. 1. Определить, какая деталь предусмотрена задачей. 2. Построить схему допуска детали.
- Дайте характеристику цветных металлов и сплавов. Расшифруйте маркировку, приведите состав, свойства. Если подвергаются термической обработке, то укажите режимы. Какими способами получают заготовки из каждого металла или сплава. Какова их структура. Приведите примеры применения.
- Выберите тип оборудования, инструмент и приспособления для получения шестерни с прямыми зубьями модулем m=4мм при начальном диаметре 280мм (шестерня из стали 45). Ответ проиллюстрируйте необходимыми схемами.
- Для заданной стали, пользуясь диаграммой железо – цементит, указать принципы выбора температур для полного и неполного отжига, закалки и нормализации. Указать хим. состав и структуру после предложенных видов термообработки.
- Вычертите диаграмму состояний сплавов железо – цементит, укажите фазы во всех температурно–концентрационных областях. А также структуры сталей и белых чугунов. Эта часть вопроса выполняется всеми студентами.
