Задано: номинальный размер – 11,2 мм; основные отклонения – ЕI=+50мкм=+0,05 мм; величина допуска – 27 мкм = 0,027 мм. 1. Определить, какая деталь предусмотрена задачей. 2. Построить схему допуска детали. (Решение → 294)

Заказ №39301

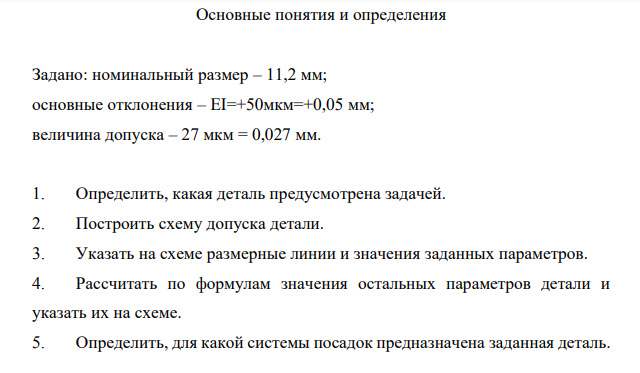

Задано: номинальный размер – 11,2 мм; основные отклонения – ЕI=+50мкм=+0,05 мм; величина допуска – 27 мкм = 0,027 мм. 1. Определить, какая деталь предусмотрена задачей. 2. Построить схему допуска детали. 3. Указать на схеме размерные линии и значения заданных параметров. 4. Рассчитать по формулам значения остальных параметров детали и указать их на схеме. 5. Определить, для какой системы посадок предназначена заданная деталь.

Решение: Определяем вид заданной детали. Из обозначения основного отклонения (большие буквы) следует, что задано отверстие и что допуск идет на увеличение размера, так как задано нижнее отклонение ЕI, а верхнее ES всегда должно быть выше нижнего. Строим схему поля допуска. Наносим размерные линии, обозначения и значения заданных параметров: Dn=11,2; EI=+0,05; ТD=0,027. Наносим размерные линии недостающих параметров детали, рассчитываем их значение и указываем на схеме.
