Резьбовое соединение 1. Расшифровать условное обозначение резьбового соединения. 2. Определить номинальные размеры параметров резьбы (Решение → 289)

Заказ №39301

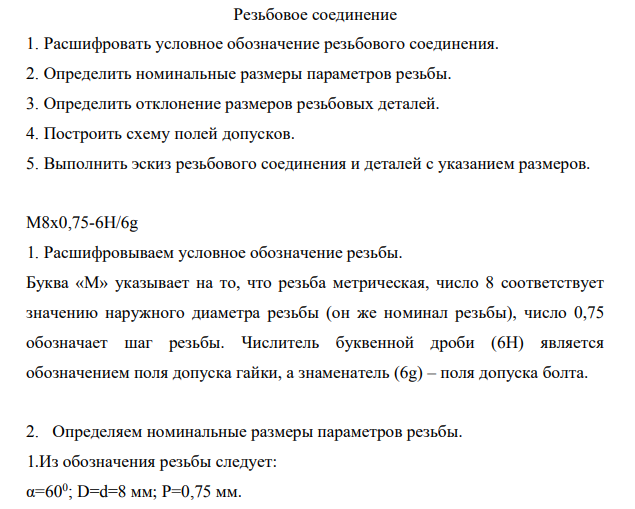

Резьбовое соединение 1. Расшифровать условное обозначение резьбового соединения. 2. Определить номинальные размеры параметров резьбы. 3. Определить отклонение размеров резьбовых деталей. 4. Построить схему полей допусков. 5. Выполнить эскиз резьбового соединения и деталей с указанием размеров. M8x0,75-6H/6g

1. Расшифровываем условное обозначение резьбы. Буква «М» указывает на то, что резьба метрическая, число 8 соответствует значению наружного диаметра резьбы (он же номинал резьбы), число 0,75 обозначает шаг резьбы. Числитель буквенной дроби (6Н) является обозначением поля допуска гайки, а знаменатель (6g) – поля допуска болта. 2. Определяем номинальные размеры параметров резьбы. 1.Из обозначения резьбы следует: α=600 ; D=d=8 мм; Р=0,75 мм. - значение среднего диаметра резьбы D2=D-1+0,513=8-1+0,513=7,513 мм; - значение внутреннего диаметра резьбы: D1=D-1+0,188=8-1+0,188=7,188 мм
