Разработка технологического процесса механической обработки изделия. 4.1 Разработка маршрутного технологического процесса.

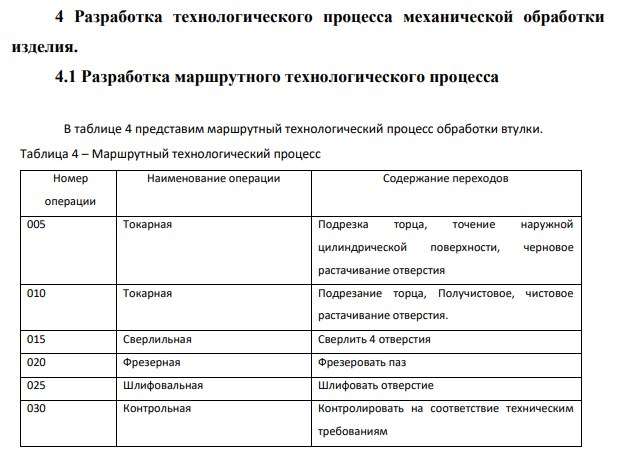

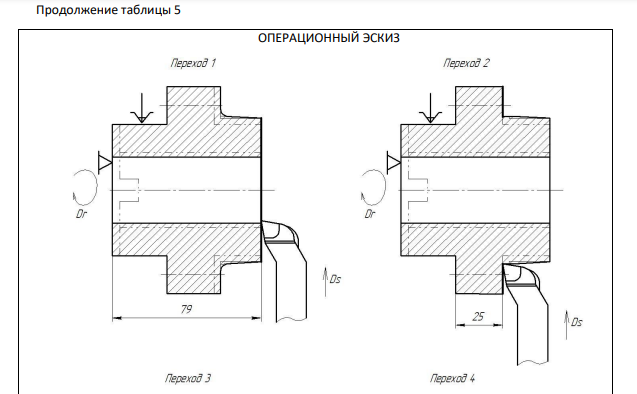

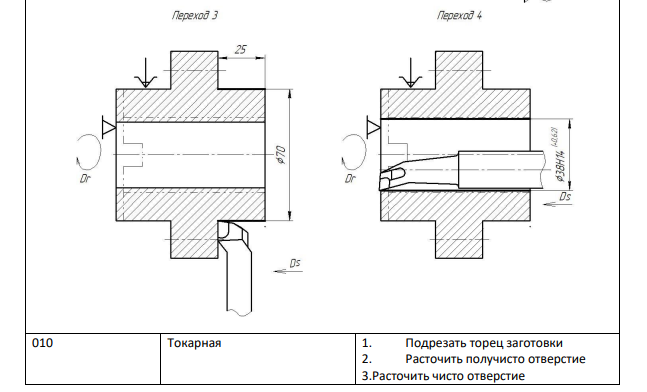

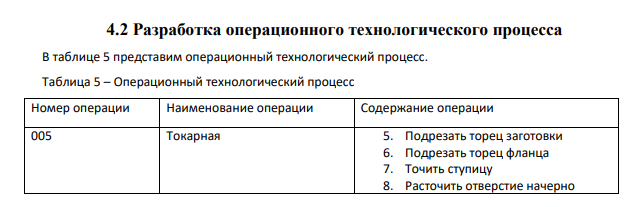

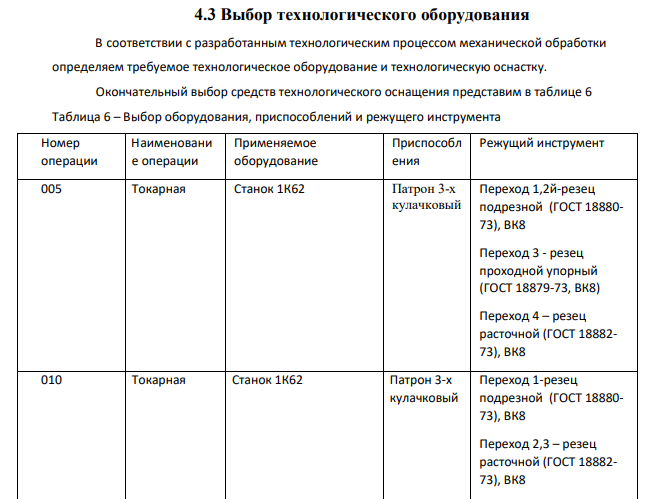

В таблице 4 представим маршрутный технологический процесс обработки втулки. Таблица 4 – Маршрутный технологический процесс Номер операции Наименование операции Содержание переходов 005 Токарная Подрезка торца, точение наружной цилиндрической поверхности, черновое растачивание отверстия 010 Токарная Подрезание торца, Получистовое, чистовое растачивание отверстия. 015 Сверлильная Сверлить 4 отверстия 020 Фрезерная Фрезеровать паз 025 Шлифовальная Шлифовать отверстие 030 Контрольная Контролировать на соответствие техническим требованиям 4.2 Разработка операционного технологического процесса В таблице 5 представим операционный технологический процесс. Таблица 5 – Операционный технологический процесс Номер операции Наименование операции Содержание операции 005 Токарная 5. Подрезать торец заготовки 6. Подрезать торец фланца 7. Точить ступицу 8. Расточить отверстие начерно 4.3 Выбор технологического оборудования В соответствии с разработанным технологическим процессом механической обработки определяем требуемое технологическое оборудование и технологическую оснастку. Окончательный выбор средств технологического оснащения представим в таблице 6 Таблица 6 – Выбор оборудования, приспособлений и режущего инструмента Номер операции Наименовани е операции Применяемое оборудование Приспособл ения Режущий инструмент 005 Токарная Станок 1К62 Патрон 3-х кулачковый Переход 1,2й-резец подрезной (ГОСТ 18880- 73), ВК8 Переход 3 - резец проходной упорный (ГОСТ 18879-73, ВК8) Переход 4 – резец расточной (ГОСТ 18882- 73), ВК8 010 Токарная Станок 1К62 Патрон 3-х кулачковый Переход 1-резец подрезной (ГОСТ 18880- 73), ВК8 Переход 2,3 – резец расточной (ГОСТ 18882- 73), ВК8
