Определение исполнительных размеров калибра-пробки для контроля отверстия Ø65H7 (Решение → 287)
Заказ №39301

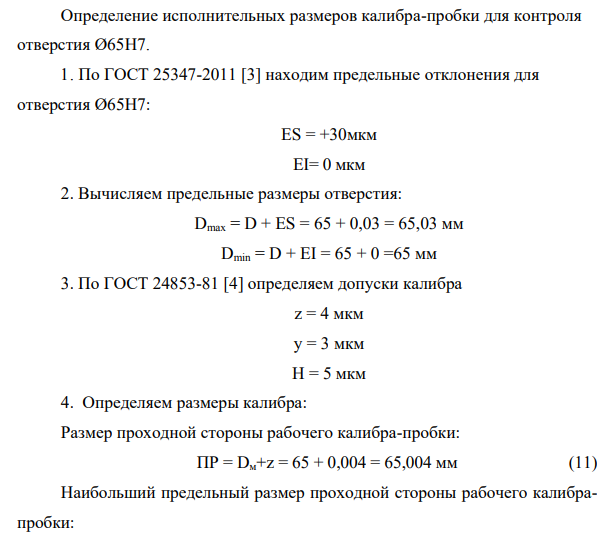

Определение исполнительных размеров калибра-пробки для контроля отверстия Ø65H7
1. По ГОСТ 25347-2011 [3] находим предельные отклонения для отверстия Ø65Н7: ЕS = +30мкм ЕI= 0 мкм 2. Вычисляем предельные размеры отверстия: Dmax = D + ЕS = 65 + 0,03 = 65,03 мм Dmin = D + ЕI = 65 + 0 =65 мм 3. По ГОСТ 24853-81 [4] определяем допуски калибра z = 4 мкм у = 3 мкм Н = 5 мкм 4. Определяем размеры калибра: Размер проходной стороны рабочего калибра-пробки: ПР = Dм+z = 65 + 0,004 = 65,004 мм (11) Наибольший предельный размер проходной стороны рабочего калибрапробки: ПРmax = Dм+z+ Н/2= 65 + 0,004+0,005/2 = 65,0065 мм (12) Исполнительный размер проходной стороны рабочего калибра-пробки: ПРисп = 65,0065 -0,005 мм Размер проходной изношенной стороны рабочего калибра-пробки: ПРизн = Dм -y = 65 - 0,003 = 64,997 мм (13) Размер непроходной стороны рабочего калибра-пробки: НЕ = Dб = 65,03 мм Наибольший предельный размер непроходной стороны рабочего калибра-пробки: НЕmax = Dmax + Н/2 = 65,03+0,005/2 = 65,0325мм (14) Исполнительный размер непроходной стороны рабочего калибра- 301 301 пробки: НЕисп = 65,0325-0,005 мм Схемы расположения полей допусков и отклонений калибра представим на рисунке 3. Рисунок 3 – Схема расположения полей допусков калибра
