Шлицевое прямобочное соединение 1. Расшифровать условное обозначение заданного соединения. 2. Выполнить эскиз деталей и указать на них размеры с полями. (Решение → 291)

Заказ №39301

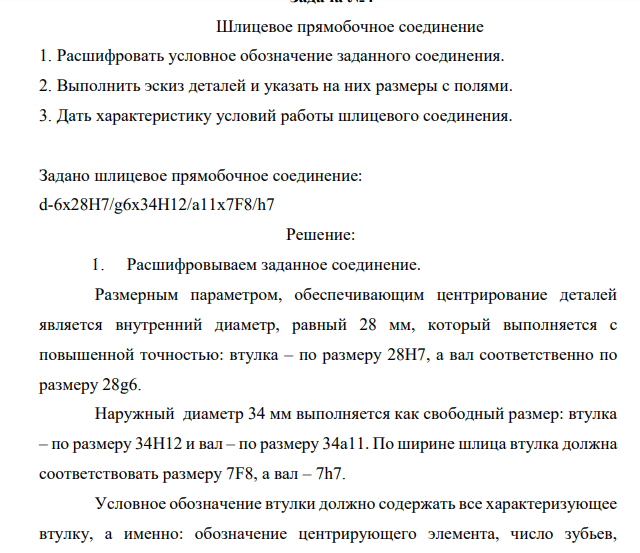

Шлицевое прямобочное соединение 1. Расшифровать условное обозначение заданного соединения. 2. Выполнить эскиз деталей и указать на них размеры с полями. 3. Дать характеристику условий работы шлицевого соединения. Задано шлицевое прямобочное соединение: d-6х28H7/g6х34H12/a11х7F8/h7

Решение: 1. Расшифровываем заданное соединение. Размерным параметром, обеспечивающим центрирование деталей является внутренний диаметр, равный 28 мм, который выполняется с повышенной точностью: втулка – по размеру 28Н7, а вал соответственно по размеру 28g6. Наружный диаметр 34 мм выполняется как свободный размер: втулка – по размеру 34Н12 и вал – по размеру 34а11. По ширине шлица втулка должна соответствовать размеру 7F8, а вал – 7h7. Условное обозначение втулки должно содержать все характеризующее втулку, а именно: обозначение центрирующего элемента, число зубьев, внутренний диаметр (как свободный размер), наружный диаметр со своим полем допуска, ширину шлица со своим полем допуска, т.е.
